2023-05-20 瀏覽:-柵極–源極間電壓的動作介紹
低邊開關關斷時的柵極–源極間電壓的動作
下面是表示LS MOSFET關斷時的電流動作的等效電路和波形示意圖。與導通時的做法一樣,為各事件進行了(IV)、(V)、(VI)編號。與導通時相比,只是VDS和ID變化的順序發生了改變,其他基本動作是一樣的。與導通時的事件之間的對應關系如下:
關斷 導通
事件(IV) → 事件(II)
事件(V) → 事件(III)
事件(VI) → 事件(I)


dVDS/dt帶來的LS的VGS上升和HS的VGS負浪涌(波形示意圖T4)是事件(IV)。
波形示意圖的T4周期結束時,公式(1)所示的ICGD1消失時發生的浪涌是事件(V)。公式(1)與之前使用的公式相同。
然后,漏極電流發生變化(波形示意圖T6),并發生公式(2)所示的LSOURCE引起的電動勢,電流如等效電路的事件(VI)中所示流動。公式(2)也與之前使用的公式相同。


可以看出的動作是,由于該電流以源極側為負極向MOSFET的CGS充電,因此在HS側將VGS推高,在LS側將VGS向正極側拉升,以防止VGS下降。結果就產生了波形示意圖所示的VGS動作。波形示意圖中VGS的虛線表示理想的電壓波形。
外置柵極電阻的影響

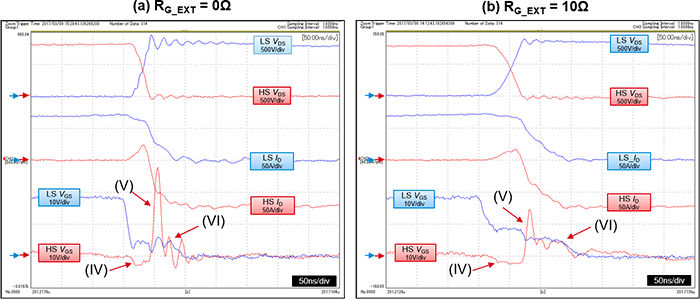

下面是SiC MOSFET橋式結構的LS關斷時的雙脈沖測試結果。(a)波形圖的外置柵極電阻RG_EXT為0Ω時,(b)為10Ω。圖中的(IV)、(V)、(VI)即前面提到的事件。
如波形圖所示,可以看到事件(V)的浪涌非常明顯。
盡管由VDS的變化引起的事件(IV)的影響很小,但由于HS中事件(IV)引起的負浪涌常常會超過額定值,在這種情況下,就需要對電路采取相應的措施。要想減少這種關斷時的HS負浪涌,需要減小HS柵極電阻RG_EXT。然而,需要注意的是,在上一篇文章介紹過的常用柵極電阻調節電路中,事件(IV)在電阻值高的RG_ON側較為突出。
關于由事件(VI)引起的VGS抬升,由于該時刻正好在關斷(Turn-off)結束之前,所以即使HS進入導通(Turn-on)動作,SiC MOSFET橋式結構的LS也已經被關斷,幾乎不會造成什么問題。
