運算是模擬電路中十分重要的元件，它能組成放大、加法、減法、轉換等各種電路，如何能更快更正確的分析運放電路，其實是不難的。那就是運用運放的“虛短”和“虛斷”來分析電路，然后應用歐姆定律等電流電壓關系，即可得輸入輸出的放大關系等。

那么，究竟該如何應用”虛短“和”虛斷“來分析運放電路呢，以下為您詳細介紹。

虛短和虛斷

由于運放的電壓放大倍數很大，一般通用型運算放大器的開環電壓放大倍數都在 80 dB 以上。而運放的輸出電壓是有限的，一般在 10 V～14 V。因此運放的差模輸入電壓不足 1 mV，兩輸入端近似等電位，相當于 “短路”。開環電壓放大倍數越大，兩輸入端的電位越接近相等。“虛短”是指在分析運算放大器處于線性狀態時，可把兩輸入端視為等電位，這一特性稱為虛假短路，簡稱虛短。顯然不能將兩輸入端真正短路。

由于運放的差模輸入電阻很大，一般通用型運算放大器的輸入電阻都在 1MΩ以上。因此流入運放輸入端的電流往往不足 1uA，遠小于輸入端外電路的電流。故 通常可把運放的兩輸入端視為開路，且輸入電阻越大，兩輸入端越接近開路。“虛斷”是指在分析運放處于線性狀態時，可以把兩輸入端視為等效開路，這一特性 稱為虛假開路，簡稱虛斷。顯然不能將兩輸入端真正斷路。

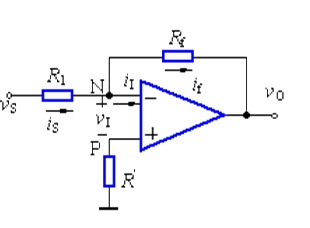

示例分析：如下圖，是常見的反相比例運算放大電路，下面用虛短和虛斷的方法來分析電路。

在反相放大電路中，信號電壓通過電阻 R1 加至運放的反相輸入端，輸出電壓 vo 通過反饋電阻 Rf 反饋到運放的反相輸入端，構成電壓并聯負反饋放大電路。

運放的同相端接地=0V，反相端和同相端虛短，所以也是 0V，反相輸入端輸入電阻很高，虛斷，幾乎沒有電流注入和流出，那么 R1 和 Rf 相當于是串聯的，流過一個串聯電路中的每一只組件的電流是相同的，即流過 R1 的電流和流過 Rf 的電流是相同的。

根據歐姆定律：

Is= (Vs- V-)/R1 ………a

If= (V- - Vo)/Rf ……b

V- = V+ = 0 ………………c

Is= If ……………………d

求解后可能 Vo== (-Rf/R1)*Vi

在分析電路的過程中，暫時不用管運放的其他特性，就根據虛短和虛斷的特性來分析。當然，若運放不工作在放大區時，不滿足虛短和虛斷發條件，不能使用此種方法來分析。如比較器。

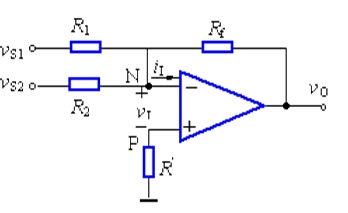

如下圖，是運放實現的加法器，用虛短和虛斷的方法來分析此電路。

由于電路存在虛短，運放的凈輸入電壓 vI=0，反相端為虛地。

A：vI=0，vN=0

反相端輸入電流 iI=0 的概念，通過 R2 與 R1 的電流之和等于通過 Rf 的電流故

B： (Vs1 – V-)/R1 + (Vs2 – V-)/R2 = (V- –Vo)/Rf

如果取 R1=R2=R3，由 A、B 兩式解得 -Vout=Vs1+Vs2.

式中負號為反相輸入所致，若再接一級反相電路，可消去負號。

虛短是運放正輸入端和負輸入端的電壓相等，近似短路；虛斷是流入正負輸入端的電流為 0。只要 掌握了這一點，在運用歐姆定律，即可很容易的分析同相比例放大電路，反向比例放大電路等常用的運放放大電路
