有橋交錯PFC拓?fù)浣榻B

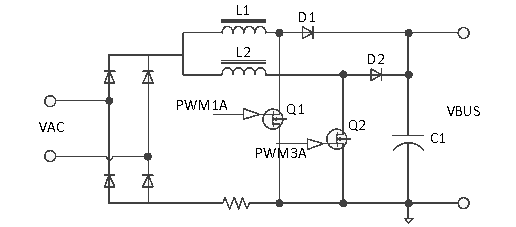

有橋交錯PFC拓?fù)?br/>

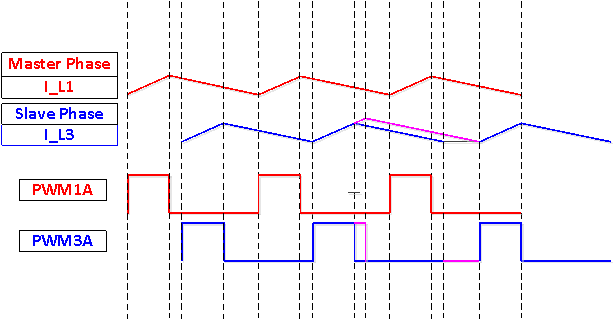

有橋交錯PFC之錯相

通過調節頻率使PFC電感電流在每個高頻周期過零，以實現PFC二極管的零電流關斷，消除反向恢復損耗。PFC二極管電流過零后，PFC電感與MOSFET寄生電容諧振，使Vds過零以實現零電壓開通，不過零則谷底開通，降低開關損耗。兩相TM交錯180deg后可大幅減小輸入高頻紋波。

該拓?fù)涮攸c總結如下：

(1)存在低頻整流二極管的導通損耗; 并聯兩個整流橋,解決散熱問題。

(2)其零電流關斷特性消除了升壓二極管的反向恢復損耗; 可以采用便宜的快恢復二極管。

(3)使用TM控制可以實現MOS管的谷底開通; 降低MOS管的開通損耗。

(4)兩相交錯可以減輕TM控制引入的高頻紋波。減少母線電容數量。

(5)關鍵高頻器件只有2個MOS管，主電路成本占優勢。

(6)PFC控制、驅動、采樣都可以放在AGND上，減少了隔離器件使用，外圍電路占成本優勢。

(7)PFC變頻控制，EMC比較差，增加比較多的成本。
