源跟隨器的圖文詳解

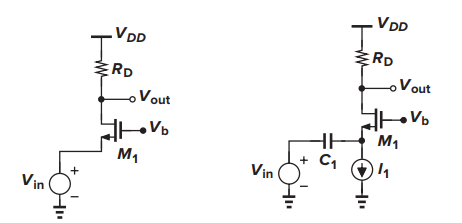

在共源放大器和源跟隨器中，輸入信號都是加在MOS管的柵極。我們也可以把輸入信號加在MOS管的源端。共漏級在源端接受輸入，在漏端產生輸出。柵極接一個直流電壓，以便建立適當?shù)墓ぷ鳁l件。在另一種方法中，M1管用一個恒流源來偏置，信號通過電容耦合到電路。

分析第一張圖的大信號特性。假設 Vin 從某一個大的正值減小。當Vin > =Vb-VTH 時，M1 處于關斷狀態，所以Vout =VDD。當 Vin 較小時，如果M1 處于飽和區，可以得到

隨著Vin 的減小，ID 增大，Vout 逐漸減小。

在上式滿足時，最終 M1 進入線性區。

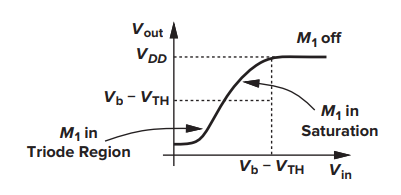

共柵極的輸入-輸出特性曲線。圖中顯示，如果Vin 減小，M1 進入線性區(Triode Region)。如果M1 是飽和狀態，輸出電壓可以寫成

Vout 對Vin 求偏導，可得小信號增益：

假設：

可以得到：

這增益是正值。

共柵極的輸入輸出阻抗也是要關心的。

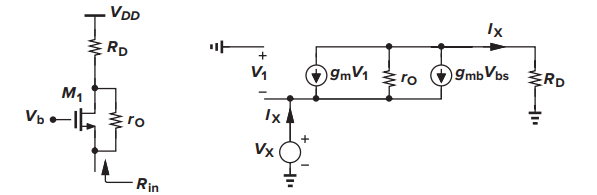

從小信號模型分析，V1 =-VX，流過ro 的電流等于IX+gmV1+gmbV1=IX-(gm+gmb)VX，把ro 和RD上的壓降加起來可以得到

這個結果是源跟隨器在源端所看到的阻抗。
