線性穩壓器的工作原理介紹

圖 1:一般線性穩壓器

線性穩壓器基本上由輸入、輸出、GND引腳所構成，可變輸出則在此增加反饋輸出電壓的反饋（feed back）引腳(參考圖1)。

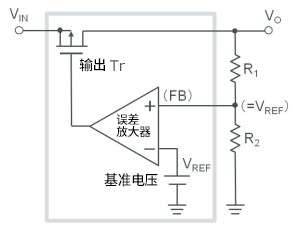

線性穩壓器內部電路概述如圖2所示。基本上由誤差放大器（誤差檢測用運算放大器）、基準電壓源、輸出晶體管所構成。輸出晶體管雖用Pch MOSFET，但也可使用Nch的MOSFET、雙極的PNP、NPN晶體管。

圖 2:內部電路概述

工作是完全模擬，是使用了運算放大器基本控制電路之一，即反饋（feed back）環路。輸入或負載變動后，即使輸出電壓開始變動，誤差放大器也會連續比較來自穩壓器輸出電壓的反饋電壓和基準電壓，調整功率晶體管使差分為零，將VO維持恒定。這是反饋環路控制穩定化（調節）。

具體上如前所述，誤差放大器非反轉引腳的電壓由于經常與VREF相同，故流向R2的電流將會恒定。流向R1和R2的電流通過REF÷R2可以求得，故Vo將為此電流×（R1＋R2）。這就是歐姆定律，公式如下：
