01 穩壓二極管

一、動態電阻

穩壓二極管是利用其反向擊穿時電流會急劇升高的特性進行穩壓，表現出此時的動態電阻 Rz，也就是增加的 電壓除以增加的電流 ，所得到的比值比較小，這樣就會使得外部電壓的波動對穩壓二極管兩端電壓影響較小。

1、電流曲線

手邊有剛剛購買到的兩款穩壓二極管，它們的特性為：

? ●  2CS4742A基本特性：

???擊穿電壓：12V

???動態電阻：9Ω

???功耗：0.5W

? ●  1N5349B基本特性：

???擊穿電壓：12V

???動態電阻：2.5Ω

???功耗：5W

測量穩壓二極管基本特性，可以使用如下電路進行測量。使用一個數字可編程直流電源提供直流電壓，施加在電阻 R1 與待測二極管 D1 串聯電路上。利用 R1 上的測量電壓   可以獲得穩壓二極管流過的電流 。這樣就可以獲得穩壓二極管電壓電流之間的關系曲線。

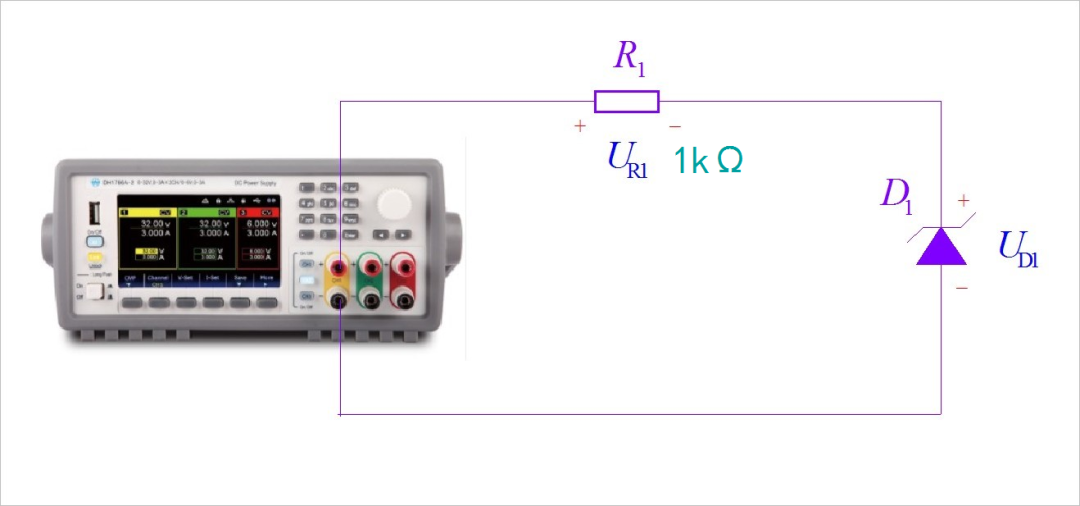

▲ 圖1.1.1 測量穩壓二極管的電流-電壓特性

下面是兩個穩壓二極管實際測量得到的電壓電流曲線?？梢钥吹竭@兩個二極管的反向擊穿電壓基本上都是 12V 左右，但他們在擊穿后表現的動態電阻相差很大。2CW4742A的動態電阻大約是49歐姆，1N5349B的動態電阻大約是7.4歐姆。

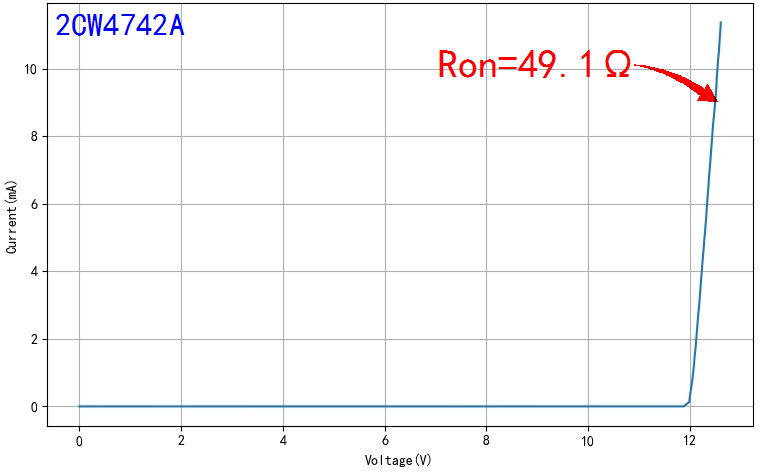

▲ 圖1.1.2 2CW4742A 穩壓二極管電壓電流曲線

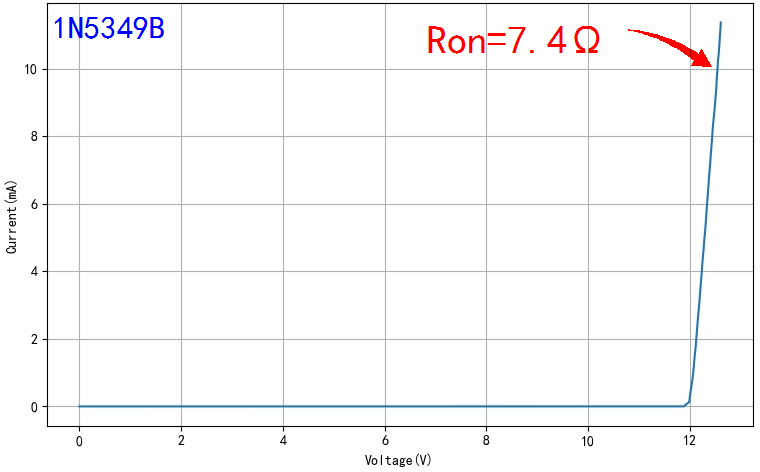

▲ 圖1.1.3 1N5349B 穩壓二極管電壓電流曲線

這就出現了一個問題：為什么實際測量出的動態電阻比他們數據手冊中的數值大呢？

2、使用SmartTweezer測量

SmartTweezer 是一款手持 LCR 表，可以測量小型器件的電阻、電容、電感量以及對應的品質因數等參數。

由于被測穩壓二極管兩端，?具有12V左右的直流電壓。?所以需要通過一個隔直電容進行測試。?在10kHz測量頻率下，?選擇隔直電容為1uF。?為了驗證驗證測量效果，現在直接通過隔直電容測量一個22歐姆的電阻。結果顯示是正確的。

 圖1.1.4  利用SmartTweezer測量穩壓二極管的動態電阻

通過SmartTweezer，?測量5W穩壓二極管的動態電阻為2歐姆，?0.5W的穩壓二極管動態電阻大約12歐姆。?對比一下它們數據手冊的結果，?可以看到測量值已經與?它們數據手冊給出的數值接近了。

這說明了利用smarttweezer，?測量動態電阻的精度，?要比直接通過VA曲線估計值更加準確。

二、溫度特性

穩壓二極管工作時，溫度會升高。這個過程將會對穩壓二極管的電壓有什么影響呢？這里使用打火機加熱穩壓二極管。可以看到它的電壓在升高。?更換5W的穩壓二極管，可以看到溫度升高，同樣也使得穩壓電壓升高。

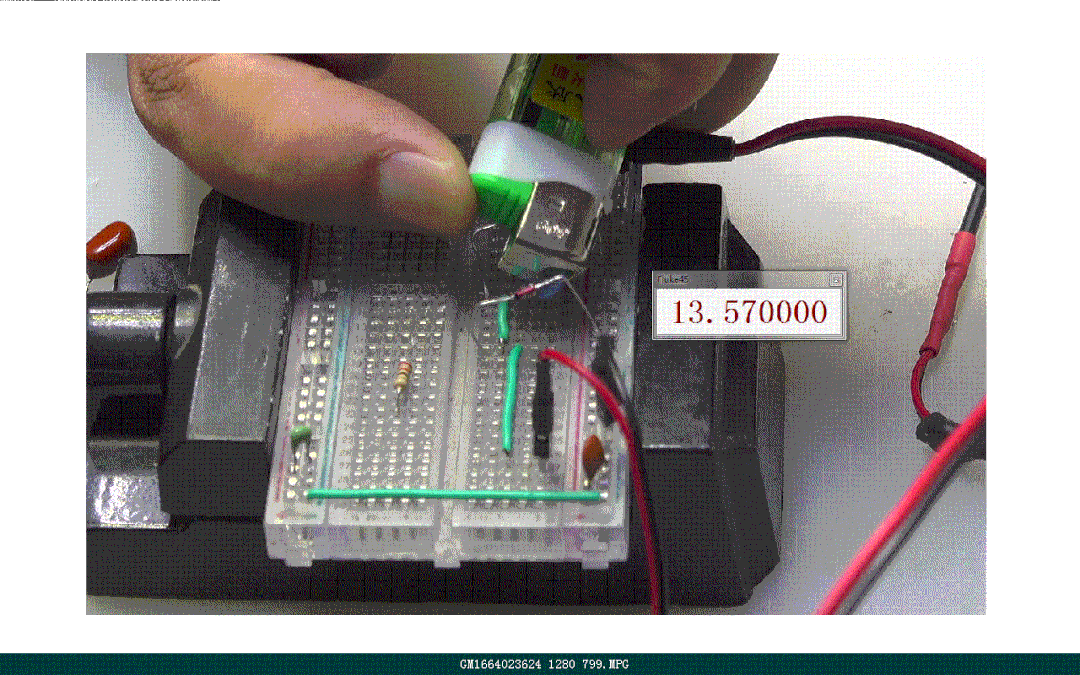

 圖1.2.1  觀察穩壓二極管溫度對擊穿電壓的影響

 總??結

在利用穩壓二極管的過程中，需要關注到它的動態電阻和溫度特性。選擇動態電阻小的穩壓二極管可以提高穩壓的精度。穩壓二極管的功耗反映了它上面最大允許消耗的電功率，功率大的二極管所對應的溫升一般也小，穩壓數值更加的穩定。
