來源：壹芯微 發布日期
2022-02-14 瀏覽：-TPS22901YFPR中文資料PDF與引腳圖封裝
TPS22901YFPR是一款小型低導通電阻(rON)負載開關，具有可控導通功能。該器件包含一個P溝道MOSFET，可在1.0至3.6V的輸入電壓范圍內工作。該開關由開/關輸入(ON)控制，可直接與低壓控制信號連接。TPS22901采用0.4mm間距、節省空間的4引腳DSBGA(YFP)封裝。該設備的特點是可在-40至85°C的自由空氣溫度范圍內運行。
| 制造商 | 德州儀器 |
| 制造商產品編號 | TPS22901YFPR |
| 供應商 | 德州儀器 |
| 描述 | IC PWR 開關 P-CHAN 1:1 4DSBGA |
| 詳細描述 | 電源開關/驅動器1：1P通道500mA4-DSBGA |
| 類別 | 集成電路(IC)PMIC-配電開關，負載驅動器 |
| 工作溫度 | -40°C~85°C(TA) |
| 安裝類型 | 表面貼裝型 |
| 供應商器件封裝 | 4-DSBGA |
| 封裝/外殼 | 4-XFBGA，DSBGA |
| 基本產品編號 | TPS22901 |
TPS22901YFPR
| 零件狀態 | 在售 |
| 開關類型 | 通用 |
| 輸出數 | 1 |
| 比率-輸入:輸出 | 1：1 |
| 輸出配置 | 高端 |
| 輸出類型 | P通道 |
| 接口 | 開/關 |
| 電壓-負載 | 1V~3.6V |
| 電壓-供電(Vcc/Vdd) | 不需要 |
| 電流-輸出(最大值) | 500毫安 |
| 導通電阻(典型值) | 78毫歐 |
| 輸入類型 | 非反相 |
| 特性 | 壓擺率受控型 |
| 引腳數 | 4 |
| 界面 | 開關 |
| 最大輸入電壓 | 3.6V |
| 最高工作溫度 | 85°C |
| 最大輸出電流 | 500mA |
| 最大功耗 | 480兆瓦 |
| 最大電源電流 | 880毫安 |
| 最小輸入電壓 | 1V |
| 最低工作溫度 | -40°C |
| 標稱輸入電壓 | 3.6V |
| 標稱電源電流 | 137毫安 |
| 通道數 | 1 |
| 工作電源電壓 | 3.6V |
| 輸出配置 | 高端 |
| 輸出電流 | 500mA |
| 打包 | 切割膠帶 |
| 功耗 | 480兆瓦 |
| 靜態電流 | 204毫安 |
| 反抗 | 95毫歐 |
| 關斷延遲時間 | 39微秒 |
| 開啟延遲時間 | 33微秒 |
| 高度 | 500微米 |
| 長度 | 0米 |
| 厚度 | 0米 |
| 寬度 | 0米 |
| 屬性 | 描述 |
| RoHS狀態 | 符合ROHS3規范 |
| 濕氣敏感性等級(MSL) | 1(無限) |
| REACH狀態 | 非REACH產品 |
| 無鉛 | 無鉛 |
| 輻射硬化 | 不 |
500mA最大持續開關電流
1.8V時為82nA靜態電流
1.8V關斷電流時為44nA
個人數字助理(PDA)
手機
全球衛星定位(GPS)設備
MP3播放器
數碼照相機
外設端口
便攜式儀表
射頻模塊

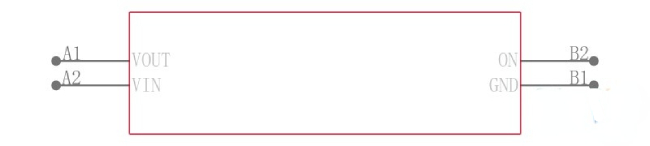

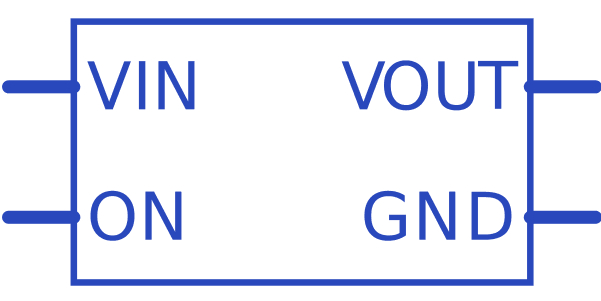

TPS22901YFPR符號
TPS22901YFPR腳印
TPS22901YFPR封裝
| 型號 | 制造商 | 品名 | 描述 |
| TPS22902BYFPR | 德州儀器 | 負載控制器 | 控制開啟,高電平有效,1路輸出,3.6V,0.5A,DSBGA-4 |
| TPS22902YFPR | 德州儀器 | 負載控制器 | 4-XFBGA 4Pin |
| TPS22901YFPR | 德州儀器 | 負載控制器 | 控制開啟,高壓側,高電平有效,1路輸出,3.6V,0.5A,DSBGA-4 |
