TL431內部結構

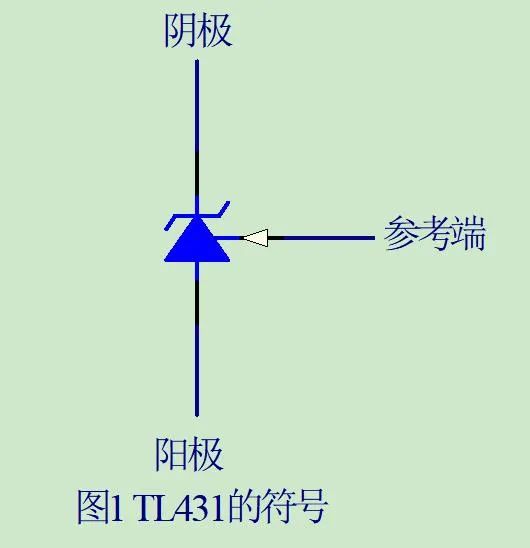

該器件的符號如圖1，三個引腳分別為：陰極(CATHODE)、陽極(ANODE)和參考端(REF)，參考電壓為2.5V。

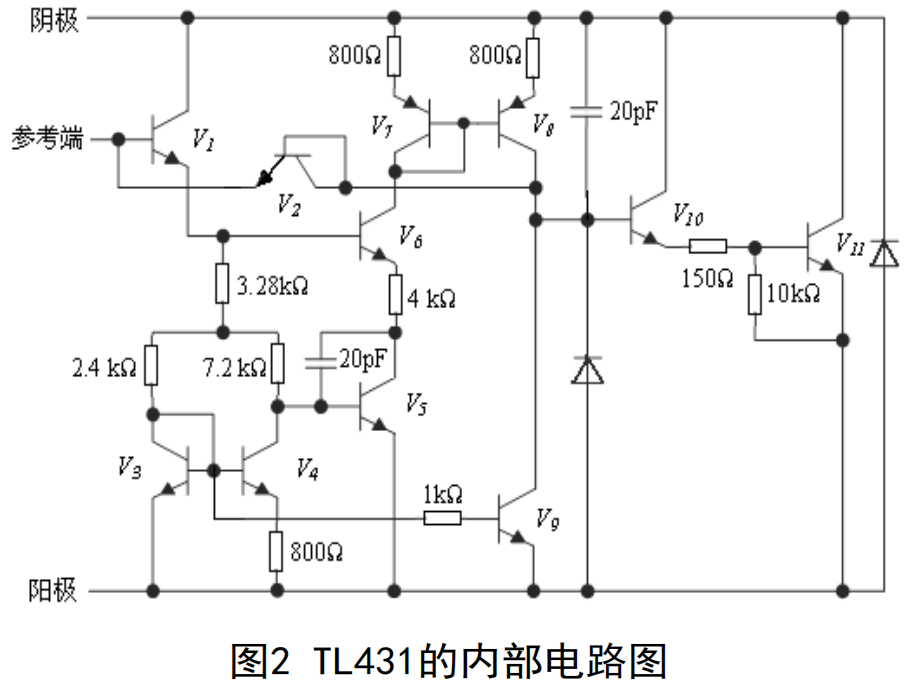

由內部電路圖圖2可以看出，它由多極放大電路、偏置電路、補償和保護電路組成，其中晶體管V1構成輸入極，V3、V4、V5構成穩壓基準，V7和V8組成的鏡像恒流源與V6、V9構成差分放大器作中間級，V10、V11

形成復合管，構成輸出，其它一些電阻、電容、二級管分別起偏置、補償和保護作用，在原理上它是一個單端輸入、單端輸出直流放大器。

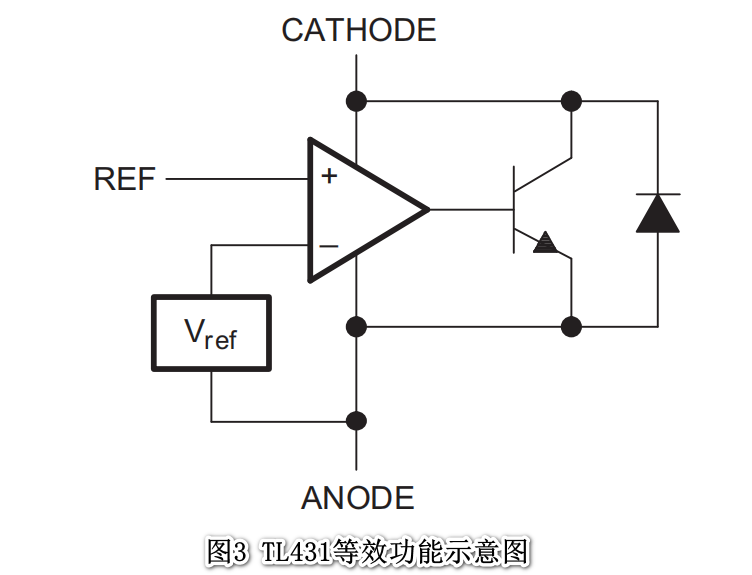

如其等效功能示意圖如圖3所示，由一個2.5V的精密基準電壓源、一個電壓比較器和一輸出開關管等組成，參考端的輸出電壓與精密基準電壓源Vref相比較，當參考端電壓超過2.5V時，TL431立即導通。
