TDA7294的特點及應用電路介紹|壹芯微

TDA7294是意法微電子(SGS-THOMSONMicroelectronics)在上世紀九十年代推出的AB類單片式音頻功放集成電路，一掃以往線性集成功放和厚膜集成功放生、冷、硬的音色，廣泛應用在HiFi領域，如家庭影院、有源音箱、高性能電視機等領域。

1.簡介

TDA7294是目前性能最好、功率最大的單片音頻放大器之一。它由歐洲SGS-THOMSON意法公司根據分立元件甲乙類音頻功放經典電路設計而成。其前級采用低噪聲、低失真的雙極性晶體管電路，末級采用高耐壓、大電流DMOS管緩沖輸出，故既有雙極性電路的音色純正優點，又有場效應管高壓大電流驅動輸出特點。自1998年TDA7294介紹到國內至今，許多發燒友都為TDA7294細膩、自然的音色而著迷。

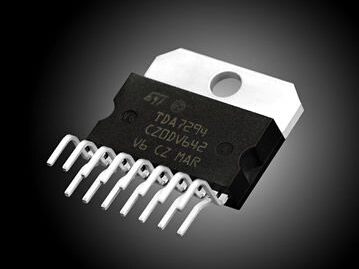

圖1TDA7294

該芯片的設計具有耐高壓、低噪音、低失真度、重放音色極具親和力等特色;并且具有靜音待機功能，短路電流及過熱保護功能使其性能更完善。

2.主要特點

(1)寬電源電壓范圍：±10V~±40V

(2)高輸出功率：70W(最高可100W)

(3)待機和靜音功能

(4)無噪ON/OFF開關

(5)低噪聲和低失真

(6)短路保護和過熱保護

3.引腳配置與功能

該芯片采用15腳雙列非對稱直插封裝，圖2為TDA7294的各引腳配置圖

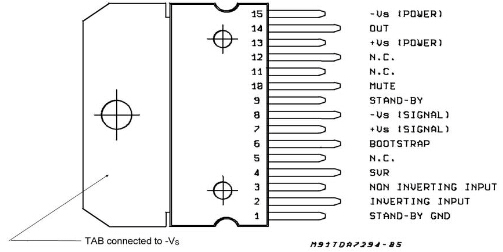

圖2TDA7294各引腳配置圖

引腳功能

1腳為待機端;

2腳為反相輸入端;

3腳為正相輸入端;

4腳接地;

5、11、12腳為空腳;

6腳為自舉端;

7腳為+Vs(信號處理部分);

8腳為-Vs(信號處理部分);

9腳為待機腳;

10腳為靜音腳;

13腳為+Vs(末級);

14腳為輸出端;

15腳為-Vs(末級)。

4.封裝圖

封裝形式外觀圖與封裝代號

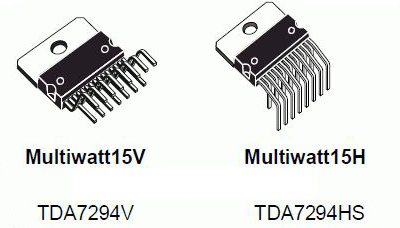

圖3TDA7294的封裝圖

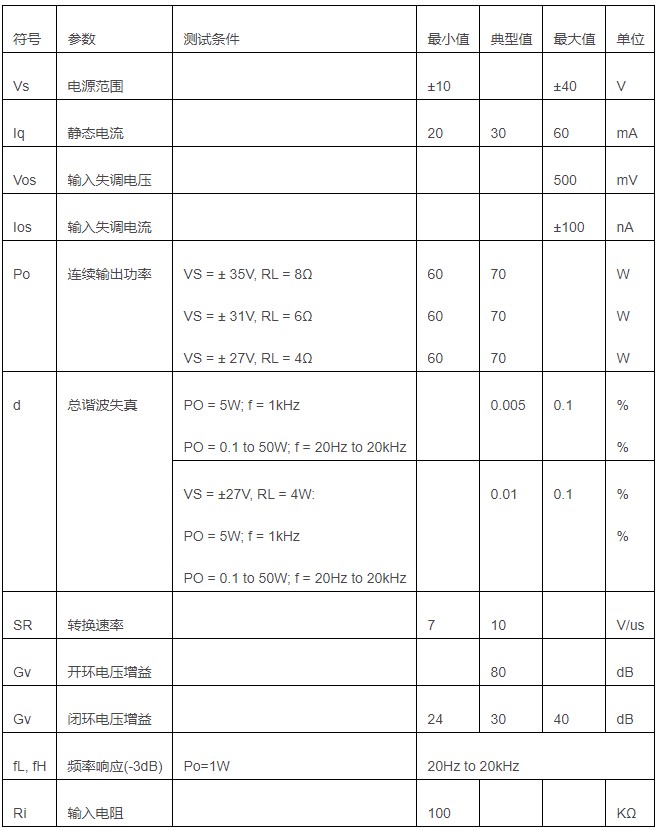

5.基本電氣參數

6.應用電路

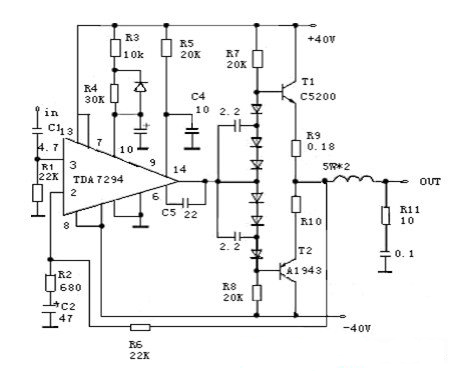

圖4TDA7294標準應用電路原理圖

TDA7294標準應用電路如圖4所示，電路閉環增益為30dB，增大R3或減小R2可以提高放大器增益，反之增益下降;R4、C4決定待機時間常數，取值大時增加等待開/關時間，反之縮短時間;R5、R6、C3決定靜音時間常數，取值大時靜音時間延長，反之縮短;當控制端接低電位時為待機或靜音狀態。當控制端接Vs時，因(R5+R6)>R4，⑽腳比⑼腳后升到高電位，而關機時先變為低電位，這就使待機和關機過程均在靜音狀態下進行，保證了放大器開關機無噪聲。
