在數字電路中，基礎邏輯門最后一個為非門，非門又叫反向器，是將輸入信號取反然后輸出。

其非門又叫做反閘（nou  gate)又叫做not門，其只有一個輸入端與一個輸出端，關系為：

當輸入為0時，輸出為1

當輸入為1時，輸出為0

在模擬電路中，三極管與場效應管也可以制作成為非門，即OC門。

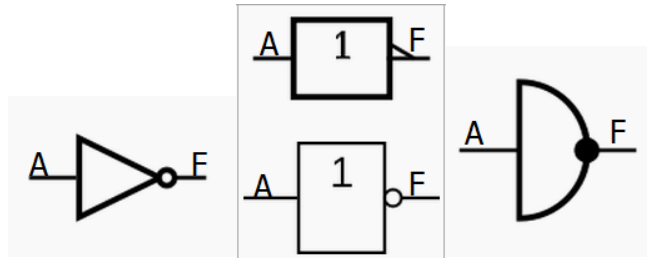

非門的符號如圖所示：

即非門共有3種邏輯符號：形狀特征型符號（ANSI/IEEEStd 91-1984）、IEC矩形國標符號（IEC 60617-12）和DIN符號（DIN 40700）。

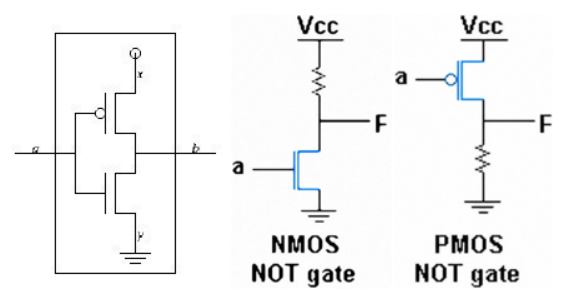

同樣非門可以用CMOS邏輯和TTL邏輯，也可以通過NMOS邏輯、PMOS邏輯。

如圖所示：

非門又叫做集電極開路輸出或漏級開路輸出，其輸出沒有高電平需要加上拉電阻實現帶載。

如果講非門的輸入輸出關系寫為運算式即：F=

A的上面的一橫杠代表非。

下面說一下非門的真值表

非門是三大基礎邏輯門中，邏輯最為簡單，實現就為方便的一個邏輯門。其波形圖在這里就不做介紹。為什么？太簡單。

下面簡單介紹一下非門的集成芯片

以最具代表性的CMOS非門集成電路是CD4069，進行簡單的講解。

其實物圖如圖所示：

cd4069是6反相器電路，由六個COS/MOS反相器電路組成。此器件主要用作通用反相器、即用于不需要中功率TTL驅動和邏輯電平轉換的電路中，（非門，1輸入、1輸出）主要用于數字電路中反相的作用。

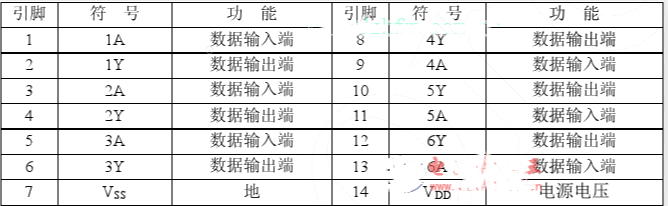

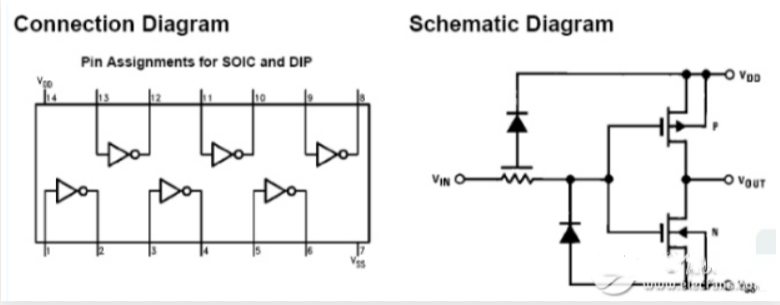

內部結構即針腳定義如圖所示：

這就是關于非門的邏輯電路即集成芯片的講解，那么緩沖器與非門一樣嗎？

其中緩沖器與非門幾乎是兄弟，因為其外形實在太相似了，下面來看一下緩沖器的符號：

其緩沖器又稱為（buffer）門即buffer，其邏輯關系為：

當輸入為0時，輸出也為0

當輸入為1時，輸出以為1

那么這個門電路沒有任何邏輯運算，他與非門也只差一個小圈圈，其作用是什么？

緩存的功能為：用來放大或增強電壓或訊號電流，來達到功率增加其驅動能力。

什么意思？上圖：

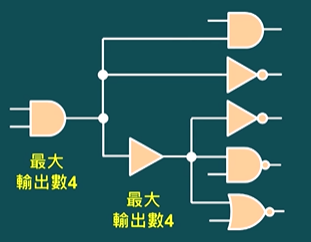

如圖所示，這是一個四輸出的邏輯門，而其負載有5個門電路，顯然會發生驅動力不足，那么可以在輸出端前串聯一個緩沖器，如圖所示：

這樣可以將四輸出邏輯門的驅動能力增強。這就是緩沖器的作用，當然這是最簡單的緩存器，也可以用三態邏輯門，來制作緩沖器。

這就是關于非門及基本緩沖器的邏輯講解，那么有人會問，緩沖器的真值表呢？

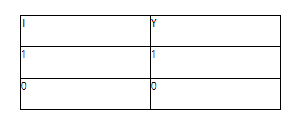

其實緩沖器如果是基礎緩沖器，輸入是什么，輸出就是什么。如果非要緩沖器的真值表的話，那么如表所示：
