三相整流橋的電路圖如何組成與檢測

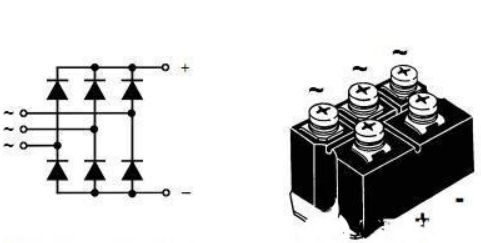

三相整流橋是由多個整流管組成的一個完整的整流電路，其內部有6個二極管串并聯組成的。由下圖所示

如上圖所示，（大多數的）整流全橋上，都有標注“+”、“-”、“~”符號。其中“+”為整流后輸出電壓的正極，“-”為輸出電壓的負極，“~”為交流電壓輸入端，很容易確定出各電極。如果整流橋上的正、負極性標記已模糊不清，也可采用萬用表對其進行檢測。

加之，二極管PN結特性，對其加載反向電壓，會增加其耗盡層，導致電流不能流通，其電阻大；對其加載正向電壓，會使其耗盡層幅度變窄，只要稍加大電壓就可以使非常大的電流流通，其電阻小。

檢測時，將指針表撥置電阻1k擋，先用黑表筆固定一腳，紅表筆分別測量剩余三角，如果檢測出的阻值都為無窮大，則說明黑表筆測量的引腳為三相整流橋的輸出電壓的正極；反之，如果測量有阻值，則說明黑表筆該引腳為輸出電壓的負極，其余三角則為交流電壓輸入端。

根據二極管這一屬性，我們可以使用指針表的電阻擋對其進行測量。（注意：指針表，只有電阻擋才用內部電池工作，而直流電壓擋，直流電流檔，交流電壓擋都不用內部電池工作，只要將檔位開關切換到Ω電阻擋，則紅表筆就會連接內部電池的負極，黑表筆就會連接內部電池的正極，而使用直流電壓擋，直流電流檔，交流電壓擋的時候，紅表筆，黑表筆都不帶電的。）

檢測時，可通過分別測量“+”極與 “~”極、“-”極與 “~”之間各整流二極管的正、反向電阻值是否正常，用指針表測量（電阻檔），黑表筆棒接二極管正極時一般有數百歐至數K的阻值，反測無窮大就好好的。如果正測反測電阻都小就是已經短路壞了，如果正測反測電阻都大就是已經開路壞了。
