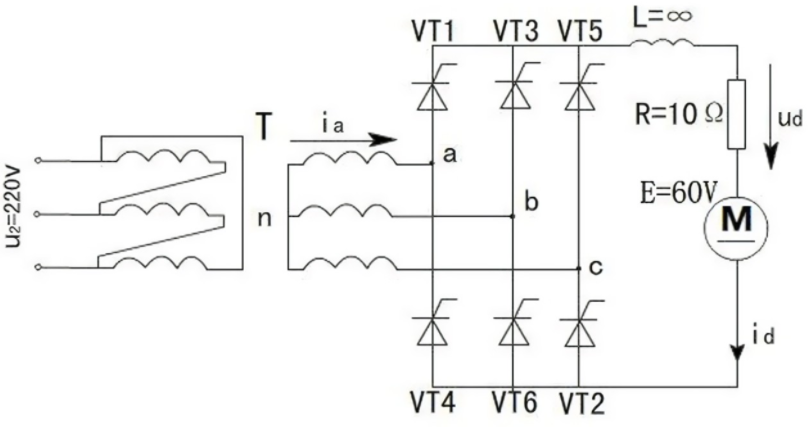

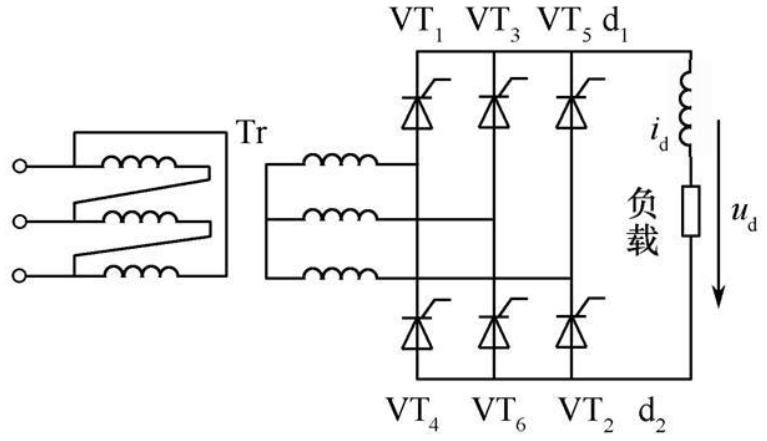

三相橋式全控整流電路主回路接線如圖所示。三相整流變壓器△/Y接法，以利減小變壓器磁通、電勢中的諧波。整流橋由6只晶閘管組成，以滿足整流元件全部可控的要求。由于習慣上希望晶閘管的導通按1→2→3→4→5→6順序進行，則晶閘管應按圖示進行標號。分析中假定，ωLd>>Rd，為大電感負載，負載電流id連續平直。接下來，為大家詳細說下什么是三相橋式全控整流電路和三相橋式全控整流電路工作原理。

一、什么是三相橋式全控整流電路

三相橋式全控整流電路是從三相半波可控整流電路發展起來的，實質上是一組共陰極與一組共陽極（三個晶閘管陰極分別接至整流變壓器星形接法的副邊三相繞組，陽極連在一起接至副邊星形的中點）的三相半波可控整流電路的串聯。

什么是三相橋式全控整流電路

二、三相橋式全控整流電路工作原理

在三相橋式全控整流電路中，對共陰極組和共陽極組是同時進行控制的，控制角都是α。由于三相橋式整流電路是兩組三相半波電路的串聯，因此整流電壓為三相半波時的兩倍。很顯然在輸出電壓相同的情況下，三相橋式晶閘管要求的最大反向電壓，可比三相半波線路中的晶閘管低一半。
