通過雙脈沖測試評估

MOSFET 的反向恢復特性

我們開設了 Si 功率元器件的新篇章——“評估篇”。在“通過雙脈沖測試評估 MOSFET 的反向恢復特性”中，我們將通過雙脈沖測試來評估 MOSFET 體二極管的反向恢復特性，并確認 MOSFET 損耗情況。

1

MOSFET 體二極管的

反向恢復特性與橋式電路損耗的關系

在逆變器電路和 Totem Pole 型功率因數改善（PFC）電路等具有 2 個以上 MOSFET 的橋式電路中，由于流過上下橋臂的電流會使導通損耗增加。該現象受開關 MOSFET 和對應橋臂 MOSFET 的體二極管（寄生二極管）的反向恢復特性影響很大。因此，在橋式電路中，體二極管反向恢復特性優異的 MOSFET 優勢明顯。

2

什么是

雙脈沖測試？

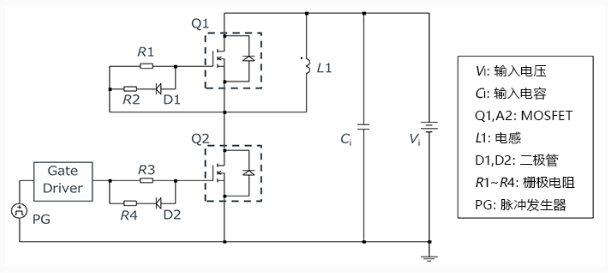

雙脈沖測試是廣泛應用于 MOSFET 和 IGBT 等功率開關元件特性評估的一種測試方法。該測試不僅可以評估對象元件的開關特性，還可以評估體二極管和 IGBT 一同使用的快速恢復二極管（FRD）等的反向恢復特性。因此，對導通時發生反向恢復特性引起損耗的電路的評估非常有效。雙脈沖測試的基本電路圖如下所示。

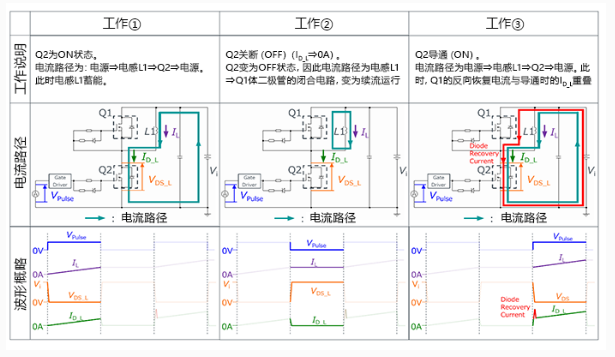

另外，當該電路的 Q1 是續流用 MOSFET、Q2 是驅動用 MOSFET 時，雙脈沖測試的基本工作如下表所示。基本工作主要可以分為①、②、③這三種。當定義脈沖發生器的電壓為 VPulse、流過電感的電流為 IL、Q2 的漏源電壓為 VDS_L、Q2 的漏極電流為 ID_L 時，各模式的工作、電流路徑和波形如表所示。

在工作③中，在 Q2 導通時可以觀測到短路電流（ID_L 紅色部分）。這是由 Q1 體二極管的反向恢復特性引發的。

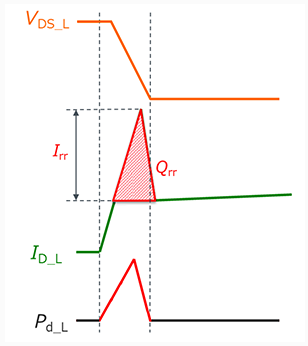

當體二極管從 ON 轉換為 OFF 時，必須將 ON 時所蓄積的電荷進行放電。此時，設從體二極管釋放出的電荷量為 Qrr，釋放電荷所產生的電流峰值為 Irr，Q2 的功率損耗為 Pd_L，則 Q2 的導通動作可以如右圖所示。ID_L 的三角形面積為 Qrr、三角形的高為 Irr。

一般情況下，當續流側元件 Q1 的體二極管反向恢復特性較差、Qrr 也較大時，驅動側元件 Q2 的導通損耗會增加。因此，在像逆變器電路這樣的流過再生電流的應用和 Totem Pole 型 PFC 電路中，需要考慮到體二極管的反向恢復特性對損耗有較大的影響。

關鍵要點

?在具有 2 個以上 MOSFET 的橋式電路中，當 MOSFET 的體二極管反向恢復特性較差時，導通損耗會增加。

?雙脈沖測試是廣泛應用于 MOSFET 和 IGBT 等功率開關元件特性評估的一種測試方法。

?雙脈沖測試不僅可以評估對象元件的開關特性，也可以評估體二極管和外置快速恢復二極管等的反向恢復特性。
