差分放大電路又稱為差動放大電路，當該電路的兩個輸入端的電壓有差別時，輸出電壓才有變動，因此稱為差動。差分放大電路是由靜態工作點穩定的放大電路演變而來的。下面給大家介紹一下“什么叫差分放大電路 四種差分放大電路分析”

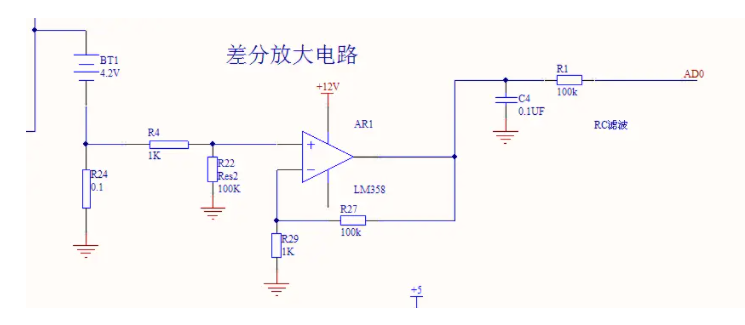

1.什么叫差分放大電路

差分放大電路利用電路參數的對稱性和負反饋作用，有效地穩定靜態工作點，以放大差模信號抑制共模信號為顯著特征，廣泛應用于直接耦合電路和測量電路的輸入級。

但是差分放大電路結構復雜、分析繁瑣，特別是其對差模輸入和共模輸入信號有不同的分析方法，難以理解，因而一直是模擬電子技術中的難點。

差分放大電路:按輸入輸出方式分:有雙端輸入雙端輸出、雙端輸入單端輸出、單端輸入雙端輸出和單端輸入單端輸出四種類型。按共模負反饋的形式分:有典型電路和射極帶恒流源的電路兩種。

（圖片來源于互聯網）

2.四種差分放大電路分析

差分放大電路按輸入輸出方式分：有雙端輸入雙端輸出、雙端輸入單端輸出、單端輸入雙端輸出和單端輸入單端輸出四種類型。

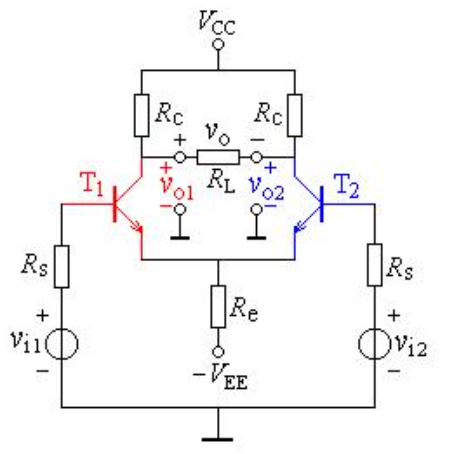

1、有雙端輸入雙端輸出

共模抑制比：很高

輸人電阻：2(R+re）

輸出電阻：2Re

特點：

1）差模電壓放大倍數與單管放大電路基本相同。

2）理想情況下,共模抑制比為無窮大。

3）適用于輸入及負載均不接地的情況

（圖片來源于互聯網）

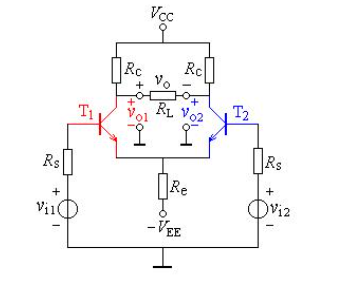

2、雙端輸入單端輸出

共模抑制比：較高

輸人電阻：2(R十re)

輸出電阻：2Re

特點：

1）差模電壓放大倍數約為雙端輸出時的一半。

2）共模抑制比較高。

3）適用于將雙端輸人轉換為單端輸出的情況

（圖片來源于互聯網）

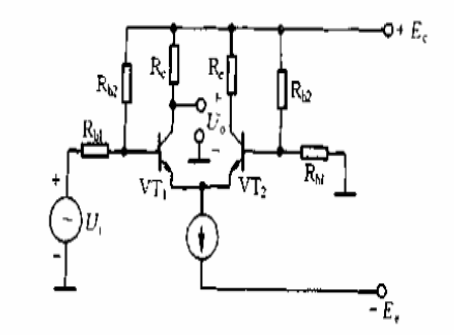

3、單端輸入雙端輸出

共模抑制比：很高

輸人電阻：約2(R+re )

輸出電阻：2Re

特點：

1）差模電壓放大倍數與單管放大電路基本相同。

2）理想情況下,共模抑制比為無窮大。

3）適用于將單管輸 入轉換為雙端輸出 的情況

（圖片來源于互聯網）

4、單端輸入單端輸出

共模抑制比：較高

輸人電阻：約2(R+re)

輸出電阻：Re

特點：

1）差模電壓放大倍數約為雙端輸出時的一半。

2）比單管放大電路具有較強的抑制零點漂移能力。

3）適用于輸人,輸出均要求接地的情況。

4）選擇不同的三極管輸出,可使輸出電壓與輸入電壓反相或同相

（圖片來源于互聯網）
