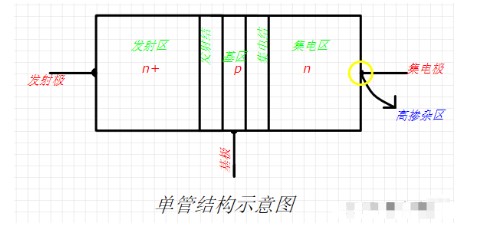

雙極型晶體管是一種流控器件，電子和空穴同時參與導電。發射區摻雜濃度最高，基區次之，集電區最小(但和金屬電極接觸處的一小區域半導體高摻雜，是為了避免形成勢壘)；基區很薄，可以看成是由兩個背靠背的PN結構成。

雙極型晶體管正常工作時分為四個工作區域：正向放大區、飽和區、反向工作區和截至區。通過在雙極型晶體管的三個電極施加不同的電壓，可以控制其工作在不同的工作區域。其作用是把微弱信號放大成幅度值較大的電信號，也用作無觸點開關。

雙極型晶體管也叫三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

對于NPN管，它是由2塊N型半導體中間夾著一塊P型半導體所組成，發射區與基區之間形成的PN結稱為發射結，而集電區與基區形成的PN結稱為集電結，三條引線分別稱為發射極e (Emitter)、基極b (Base)和集電極c (Collector)。如圖1所示。

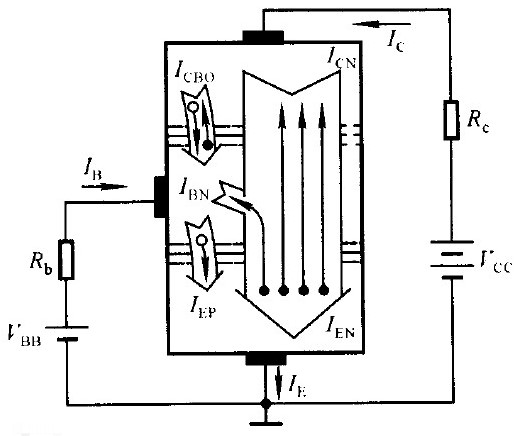

當b點電位高于e點電位零點幾伏時，發射結處于正偏狀態，而C點電位高于b點電位幾伏時，集電結處于反偏狀態，集電極電源Ec要高于基極電源Eb。

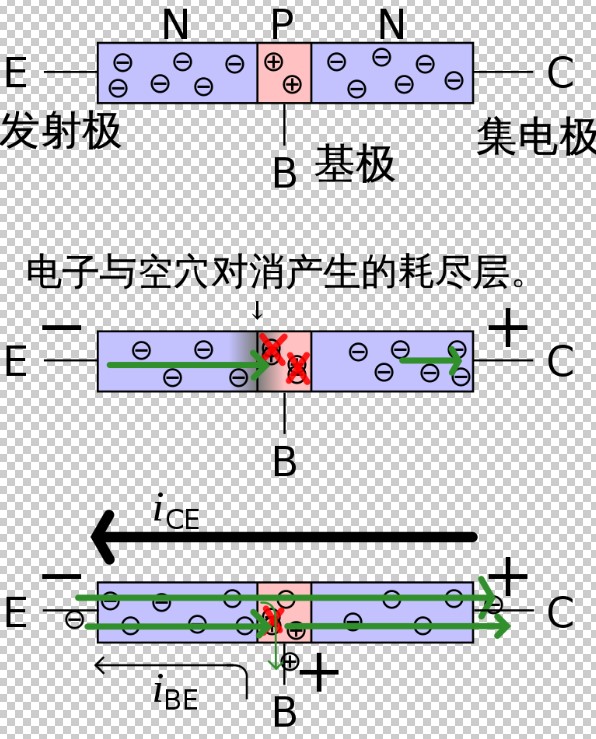

NPN型晶體管示意圖
