三極管開關電路設計是一種基于假設成真的方法，即在設計初期假設三極管完全導通，然后依據這個狀態來選擇電路參數。這種方法能夠簡化設計過程，提高電路的可靠性和穩定性。然而，為了確保三極管能夠按照預期導通，還需要滿足一定的關鍵條件。

一、三極管開關電路的基本概念

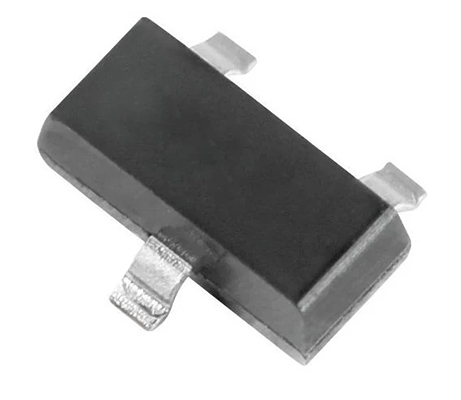

三極管（BJT，雙極型晶體管）是一種電流控制型器件，其導通與否由基極電流 (Ib) 以及基極-發射極電壓 (Vbe) 決定。在開關電路中，三極管通常工作在截止和飽和兩個狀態：

- 截止狀態：基極無電流流入，三極管不導通，相當于一個斷開的開關。

- 飽和狀態：基極電流足夠大，使集電極-發射極電壓 (Vce) 下降到最低值，三極管完全導通，相當于閉合的開關。

二、三極管導通的關鍵條件

1. 基極電流 (Ib) 需達到一定值

對于 NPN 型三極管，導通時要求基極輸入一定電流 Ib，這個電流通常由以下公式決定：

(Ib) = (Ic) / (β)

其中 (β) 為三極管的電流放大倍數，一般在 100 左右，(Ic) 為集電極電流。如果期望 (Ic) = 100mA，而 (β) = 100，則所需基極電流為：

(Ib) = 100mA / 100 = 1mA

因此，在電路設計時，需要選擇合適的基極電阻 (Rb) 以提供足夠的 (Ib)，保證三極管能夠完全導通。

2. 基極-發射極電壓 (Vbe) 必須大于 0.7V

NPN 型三極管在正常工作時，(Vbe) 需要滿足如下條件：

Vbe ≥ 0.7V

這個值與硅材料的特性有關，類似于二極管的導通電壓。如果基極電壓不足 0.7V，三極管將無法進入飽和導通狀態，可能導致誤動作或工作不穩定。

3. 確保足夠的集電極電流 (Ic)

為了保證開關電路正常工作，集電極電流 (Ic) 需要滿足負載的需求，并與基極電流 (Ib) 成正比關系。一般情況下，電流放大倍數 (β) 不是一個固定值，而是會隨著電流大小和溫度變化，因此在設計時通常會預留一定余量，確保 (Ic) 不受影響。

三、影響三極管開關特性的因素

在實際應用中，即使滿足基本的導通條件，仍可能出現三極管開關特性不理想的情況，以下因素需要特別注意：

1. 基極電阻 Rb 的選擇

基極電阻 (Rb) 影響基極電流 (Ib)，進而決定三極管能否進入飽和導通狀態。通常 (Rb) 的值可以通過以下公式計算：

Rb = (Vcc - Vbe) / (Ib)

其中，(Vcc) 為驅動電壓，(Vbe) 一般取 0.7V。例如，當 (Vcc) = 5V，(Ib) = 1mA 時：

Rb = (5V - 0.7V) / 1mA = 4.3kΩ

在實際設計中，為了確保充足的 (Ib)，通常會選擇稍小的電阻，比如 2kΩ~3kΩ，以保證三極管穩定導通。

2. 集電極負載電阻 Rc

集電極負載電阻 (Rc) 影響 (Ic) 的大小和開關速度。過大的 (Rc) 會限制 (Ic)，使三極管不能完全導通；過小的 (Rc) 則會增加功耗。一般情況下，(Rc) 應該在電源電壓和負載功率之間取得平衡。

3. 溫度對三極管特性的影響

三極管的參數會隨溫度變化，特別是在高溫環境下，(Vbe) 會下降，而 (β) 可能增大。這可能導致：

- 低溫時 (Vbe) 增大，三極管難以導通。

- 高溫時 (β) 增大，基極電流需求減少，可能導致過飽和，影響開關速度。

在工業級應用中，會采取溫度補償電路或者適當調整驅動電流來改善溫度對三極管的影響。

四、三極管開關電路優化方案

為了提高三極管開關電路的可靠性，通常需要采取以下優化措施：

1. 加入基極下拉電阻 (R1)

- 在基極到地之間加一個小電阻 (R1)，可以防止基極懸空，避免外部干擾導致誤導通。

- 典型值在 10kΩ ~ 100kΩ 之間。

2. 使用續流二極管 (D1)

- 在驅動感性負載（如繼電器、電機）時，反向電動勢可能損壞三極管，因此需要并聯續流二極管 (D1) 來吸收反向電壓。

3. 調整飽和驅動電流

- 適當增加基極電流 (Ib)，避免三極管進入臨界導通狀態。

- 但是過大的 (Ib) 會導致不必要的功耗，因此需要權衡取值。

總結

在三極管開關電路設計中，假設成真的思維方式是一個有效的策略，即先假設三極管完全導通，再根據此狀態選擇電路參數。要保證開關電路可靠運行，需要滿足以下關鍵條件：

1. 確保基極電流 (Ib) 充足，通常取 (Ic) / (β)。

2. 基極-發射極電壓 (Vbe) 必須大于 0.7V，才能使三極管進入飽和導通。

3. 合理選擇基極電阻 (Rb) 和負載電阻 (Rc)，確保合適的工作電流。

4. 考慮溫度對三極管參數的影響，適當進行補償設計。

5. 加入基極下拉電阻和續流二極管，提高抗干擾能力，避免誤動作。

通過這些優化方法，可以有效提升三極管開關電路的可靠性，使其在實際應用中更加穩定、可靠。
