在電子元件的封裝工藝中，MOS管（場效應晶體管）的封裝方式對其性能、應用范圍及可靠性有著重要影響。不同的封裝方式不僅影響散熱效果和機械強度，也直接決定了MOS管的適用場景。

一、MOS管封裝的主要作用

MOS管封裝的核心作用不僅是提供物理保護，還涉及以下幾個關鍵功能：

1. 散熱管理：MOS管在工作時會產生熱量，封裝需要優化散熱路徑，以提高工作穩定性。

2. 電氣連接：通過封裝提供標準化的引腳或焊盤布局，便于電路板的安裝和連接。

3. 環境保護：防止外界濕氣、氧化或機械損傷影響芯片性能，延長器件壽命。

4. 電氣絕緣：確保MOS管與其他電子元件之間的電氣隔離，避免短路風險。

二、常見的MOS管封裝方式及特點

不同封裝類型適用于不同的應用場景，以下是幾種常見的MOS管封裝形式及其特點：

1. TO-220封裝

特點：TO-220封裝是一種常見的功率MOS管封裝形式，具有較好的散熱性能，能夠承受較高的功率負載。

應用：廣泛應用于開關電源、逆變器、電機驅動等功率轉換設備。

優點：

- 帶有金屬散熱片，可直接安裝散熱片提升散熱能力。

- 適用于中等功率的應用，耐壓范圍通常在幾十伏到幾百伏之間。

- 易于安裝，適合PCB焊接或散熱片固定。

2. TO-247封裝

特點：TO-247封裝相比TO-220更大，能夠承載更高的電流和功率，主要用于大功率應用。

應用：適用于高功率開關電源、逆變電路、工業控制系統等。

優點：

- 具備更強的散熱能力，可承受更大的功率負載。

- 適用于高壓、大電流應用，通常耐壓在幾百伏至上千伏之間。

- 適合安裝在帶有強制散熱設計的系統中。

3. TO-252（DPAK）封裝

特點：TO-252是一種表面貼裝封裝，與TO-220相比體積更小，適合自動化生產。

應用：廣泛應用于汽車電子、DC-DC轉換器、電源管理系統。

優點：

- 適合高密度電路板設計，占用空間小。

- 具備較好的散熱能力，可用于中等功率應用。

- 支持自動化貼片焊接，提高生產效率。

4. TO-263（D2PAK）封裝

特點：TO-263是一種大功率表貼封裝，散熱能力優于TO-252，適用于中高功率應用。

應用：廣泛應用于開關電源、電機控制、電池管理系統。

優點：

- 提供較大的散熱底面，可直接貼在PCB散熱銅層上，提高散熱效率。

- 支持自動化SMT生產，提高制造效率。

- 適用于高壓、中大電流應用。

5. SOP-8封裝

特點：SOP-8是一種小型化的表面貼裝封裝，結構緊湊，廣泛應用于低功率MOS管和集成電路。

應用：適用于便攜式電子設備、開關電源、電池管理系統及通信設備等。

優點：

- 體積小巧，適合高密度電路板設計，占用空間少。

- 適用于低功耗和快速切換的電子電路，提升運行效率。

- 生產工藝成熟，制造成本低，適合大規模自動化生產。

6. DFN/QFN封裝

特點：DFN（雙扁平無引腳）和QFN（四方扁平無引腳）封裝采用無引腳設計，減少了封裝內部的寄生電感，提升了電氣性能，并具備優異的散熱能力。

應用：常用于高頻電路、電源管理芯片、無線通信模塊及汽車電子等領域。

優點：

- 結構緊湊，無引腳設計降低信號干擾，適合高速應用。

- 底部金屬散熱片設計，提高散熱效率，適用于高功率密度電路。

- 體積小，便于電路板的高密度集成，使設備更加輕薄化。

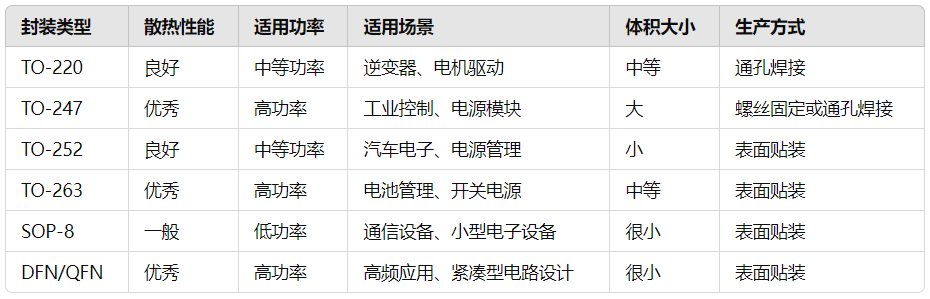

三、不同封裝方式的對比

總結

MOS管的封裝方式多種多樣，每種封裝形式都針對不同的應用需求和功率等級設計。在選擇MOS管封裝時，需要綜合考慮散熱能力、電氣性能、機械安裝方式以及生產工藝要求。如果需要較高的散熱性能，可以選擇TO-247、TO-220等封裝；如果追求小型化設計，則可以考慮SOP-8、DFN等封裝。隨著電子行業的發展，封裝技術也在不斷演進，為MOS管在各類應用中的性能優化提供了更多選擇。
