三極管應用于放大交流信號時，一般要確保靜態工作點在合適的位置，以獲得最大的信號放大能力，避免截止失真或飽和失真。三極管用于放大變化極其緩慢的緩變信號或者直流信號時，則要確保該信號電壓值對應的三極管狀態要處于放大區。

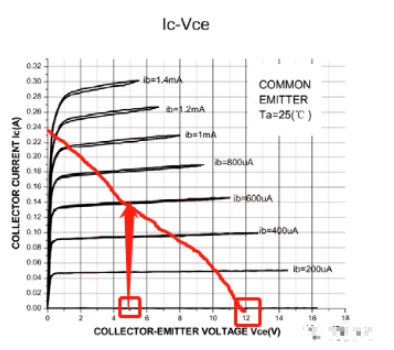

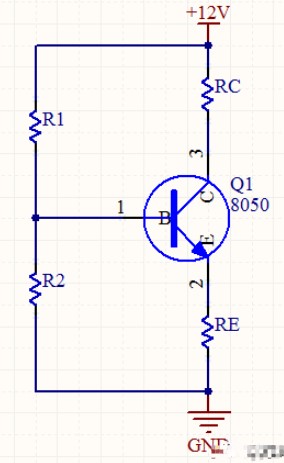

記三極管集電極電位為VC，發射極電位為VE，集電極和發射極之間的電位差為VCE，基極電位為VB。如圖1所示，要想三極管放大區間最大，最理想的情況是VC等于1/2VCC，處于電源中間，此例中VC=6V，VC=VCE+VE，因此可以將VCE設置為比VC稍小一些，比如 **VCE=5V** 。得到VCE后，根據三極管的特性曲線，如圖2所示， **找到特性曲線中VCE=12V，IC=0的第1點** （三極管截止時，VCE=VCC=12V）和VCE=5V的第2點，然后 **沿著VCE=5V的點垂直向上，找到一個合適的Ib值第3點，使第3點大致剛好落在第3點和第1點形成的直流負載曲線的中間** ，此例中ib=600uA，對應的IC=0.14A。

圖1

圖2

然后可以根據以下關系計算：

VC=VCC-IC*RC，

6=12-0.14*RC，

RC=42.8R，取為43R。

VE=VC-VCE=6-5=1V，

RE=VE/IC=1/0.14=7.1R，取為7.5R。

hfe=IC/Ib=0.14A/600uA=233。

三極管的基極輸入阻抗為RB=hfe*RE=233*7.5=1750R。當RB>>10R2時，流入三極管基極的電流相對分壓電路來說可以忽略不計。

因此，可以設R2=100R，根據R1、R2分壓關系確定VB=VE+0.7=1.7V，得R1=600R。

集電極負反饋偏置

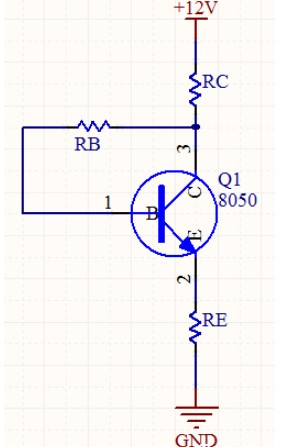

集電極負反饋偏置電路如圖3所示，RB保證集電極電壓高于基極電壓，使三極管處于放大區。當因為某種原因導致集電極電流IC上升時，集電極電壓降低，而其通過負反饋電阻RB到基極的電壓也必然降低，從而使VBE降低，Ib降低，最后IC降低，整體上使IC保持不變，穩定了靜態工作點。

圖3
