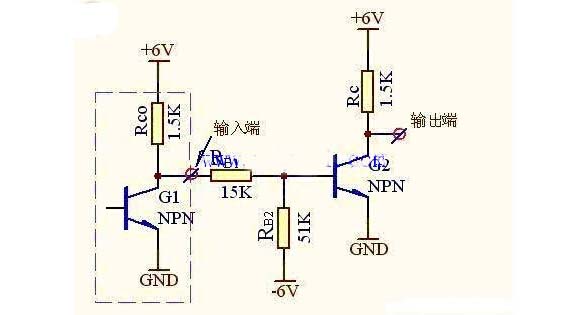

這是一個反相器電路，從邏輯電路來講又叫非門電路。圖中RB1(15K)電阻是輸入電阻，它的下端是信號輸入端，不應接地，應接輸入信號（見下圖），RB2電阻為偏置電阻，當輸入端電壓=0時，RB1與RB2分壓使G2管基極電壓為負值，使G2管發射極反偏，確保G2管可靠截止，當輸入端電壓正電壓時（如=+6V），RB1與RB2分壓值高于G2管發射結正偏電壓，發射結導通，使G2管飽和導通。見下圖：

圖中虛線框內畫的是前一級輸出電路，與樓主電路的輸入電阻RB1相連接，當前級G1管導通時，其輸出電壓=0，RB1與RB2分壓，使G2管基極反偏，使G2截止，其輸出為高電壓。當前級G1管截止時，其輸出電壓為高電壓（+6V），由Rco、RB1與RB2分壓，使G2管基極正偏，使G2導通，輸出=0。
