三極管放大電路原理詳解

三極管放大電路原理

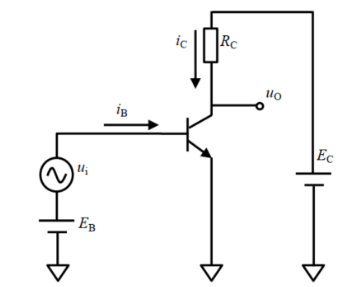

搭建一個三極管放大電路，實現一個微小正弦波的放大電路，如下圖。

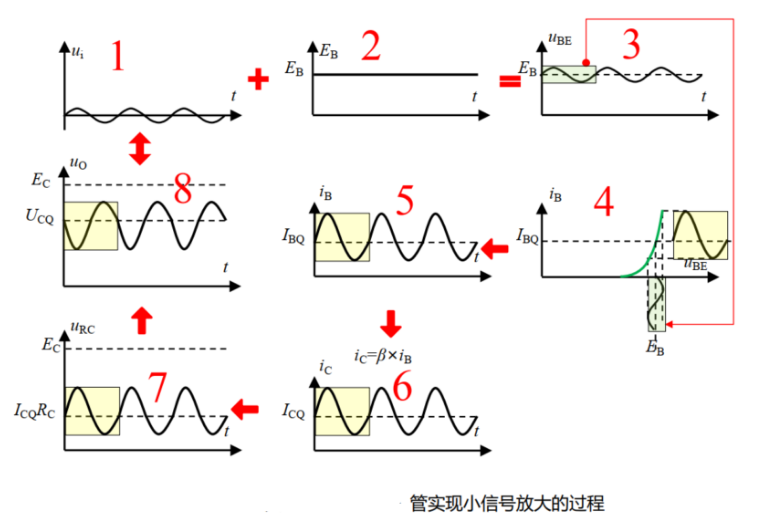

當基極產生一個電流波形，基極電流Ib，當Ib被放大β倍，形成Ic，Rc的電壓為Uc=Rc*Ic，Uo電壓為Ec-Uc的電勢差。具體見下圖：

如果Ibq，Icq發生偏移，會導致波形上下移，故設計時要考慮Ec-IcRc>βIbRc，否則就會變成半波。

什么是耦合

耦合英文為coupling，在電子領域，耦合含義是兩組或者兩組以上的電子學系統通過合適的方法實現信息或能量的傳遞。如下圖靜態電路，就是通過輸入信號傳遞到電路中，改變電流同時電壓發生變化-這就是輸入耦合。

阻容耦合

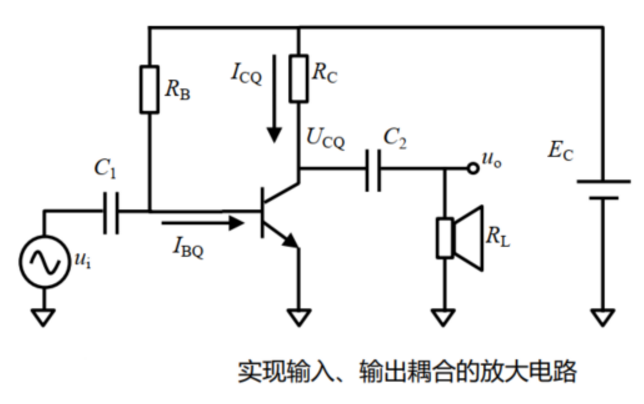

阻容耦合顧名思義，通過電阻電容的耦合實現放大，如下圖該電路全稱為“NPN管組成的阻容耦合共射極單極放大電路”。工作原理：在輸入信號為0的靜態，C1內含大量電荷，三級管處于靜態。當Ui開始輸入正弦波，C1左側電位上升，會導致C1右側電位跟著上升Ube也跟著上升，Ib變大，輸入信號就被成功引入到晶體管的基極。反之Ib變小，也就是通過頻率來調整Ucq的電壓。這種方法叫阻容耦合。
