2023-08-21 瀏覽:-SiC MOSFET的結構和特性介紹

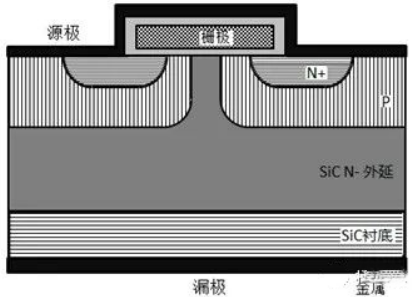

SiC功率MOSFET內部晶胞單元的結構,主要有二種:平面結構和溝槽結構。平面SiC MOSFET的結構,如圖1所示。這種結構的特點是工藝簡單,單元的一致性較好,雪崩能量比較高。但是,這種結構的中間,N區夾在兩個P區域之間,當電流被限制在靠近P體區域的狹窄的N區中流過時,將產生JFET效應,從而增加通態電阻;同時,這種結構的寄生電容也較大。
圖1:平面SiC MOSFET的結構

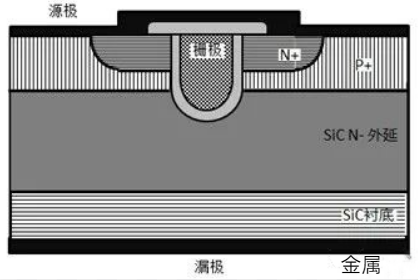

溝槽SiC MOSFET的結構,如圖2所示。這種結構將柵極埋入基體中,形成垂直的溝道,由于要開溝槽,工藝變得復雜,單元的一致性、雪崩能量比平面結構差。但是,由于這種結構可以增加單元密度,沒有JFET效應,溝道晶面實現最佳的溝道遷移率,導通電阻比平面結構要明顯的降低;同時,寄生電容更小,開關速度快,開關損耗非常低,因此,新一代的結構都研究和采用這種結構。
圖2:溝槽SiC MOSFET的結構

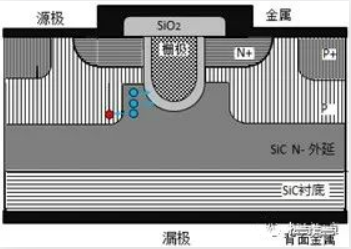

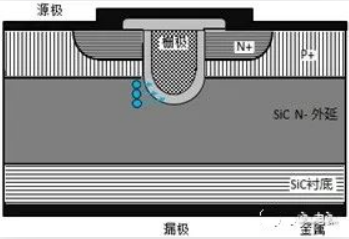

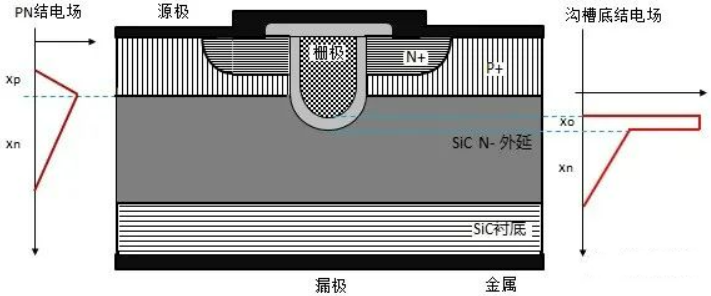

溝槽結構SiC MOSFET最主要的問題在于,由于器件工作在高壓狀態,內部的工作電場強度高,尤其是溝槽底部,工作電場強度非常更高,很容易在局部超過最大的臨界電場強度,從而產生局部的擊穿,影響器件工作的可靠性,如圖3所示。
圖3:溝槽SiC MOSFET結構內部工作電場
因此,新一代的SiC MOSFET溝槽結構,技術演進的方向都是如何減小溝槽底部的工作電場強度,比如Rohm的雙溝槽結構、Infineon的非對稱溝槽結構,等等,如圖4、圖5所示。

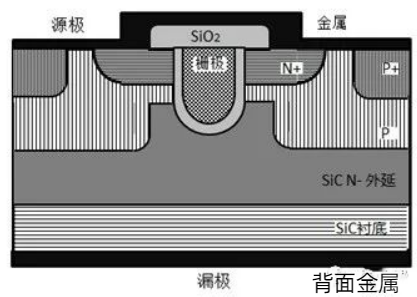

圖4:Rohm雙溝槽結構

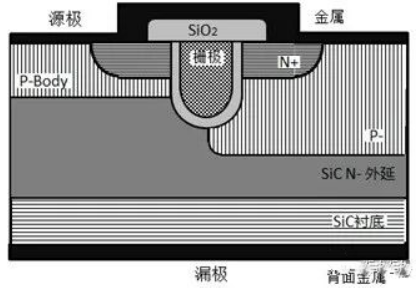

圖5:Infineon非對稱溝槽結構
這些結構的核心就是或在 溝槽底部增加緩沖層 , 或把P區下移讓P和溝槽底部的N區形成耗盡層 ,如圖6、圖7所示,從而把 溝槽底部氧化層的電場,部分轉移到P區耗盡層,減小溝槽底部的電場 。

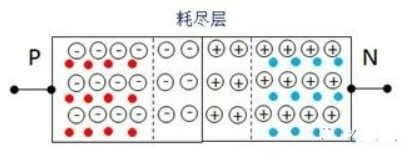

(a) P和N接觸面形成耗盡層
(b) 溝槽下部電場線
(c) 雙溝槽下部電場線
圖6:減小溝槽底部工作電場示意圖

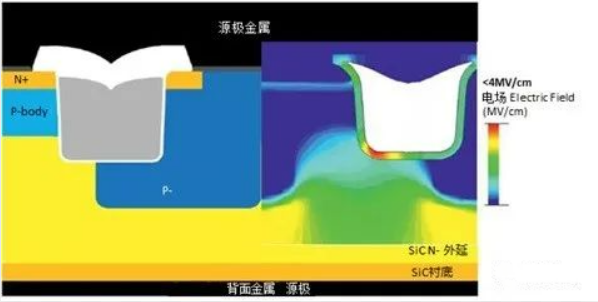

圖7:Infineon非對稱溝槽結構內部電場分布(圖片來源網絡)
平面結構SiC MOSFET的基本工藝和各項成本占比,如圖8、圖9所示。可以看到,目前SiC晶體的襯底依然占非常大的比例,達到38%,如果加上SiC晶體的襯底的減薄和拋光工藝,比例高達50%以上。
其主要原因在于SiC生長的速慢,溫度高,工藝復雜度,容易產生各種晶格缺陷。Si生長速度為100 mm/小時,最大直徑450 mm, 最大厚度2 m;SiC生長的速度為100-300 um/小時,2100 °C,最大直徑150mm,最大厚度50 mm。
外延工藝的成本占比為17%左右,封裝成本的占比為11%左右;產品的良率導致的成本占比為21%。如何控制SiC MOSFET生產過程中產生的缺陷,提高生產過程中的良率,依然是各廠家需要面對的重要的問題,其不僅關系到產品的成本,更關系到產品在客戶應用的可靠性。

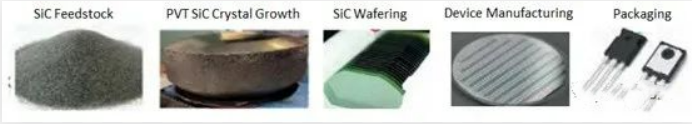

圖8:平面結構SiC MOSFET基本工藝

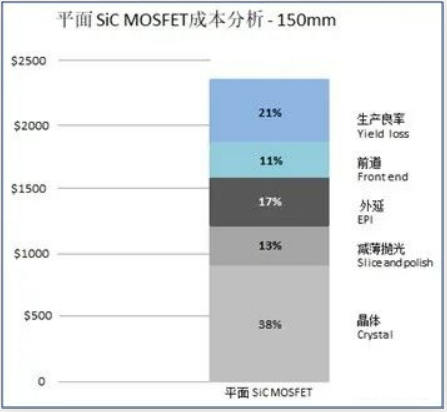

圖9:平面結構SiC MOSFET工藝成本占比
