本文將介紹的聲光數字電平檢測器電路是用一塊555時基集成電路和少量外圍元件組成的聲光數字電平檢測器電路。該檢測器實際使用效果良好，制作簡便。

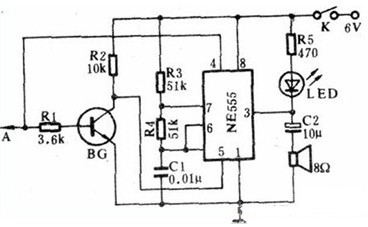

　　當探針A懸空時，三極管BG截止，時基電路NE555的控制端5腳處于高電位，由NE555、R3、R4、Cl組成的受控音頻振蕩器不起振，揚聲器無聲，且NE555的3腳輸出高電平，LED截 止不發光，即檢測器無聲無光。當探針A接觸邏輯“O”電平時，NE555的復位端4腳呈現低電平，電路復位，使音頻振蕩器仍然不起振，揚聲器還是無聲，但 這時NE555的③腳輸出為低電平，LED導通發光，即檢測器有光無聲。

　　如圖，該檢測器的探針A可用一根合適的銅絲自制，三極管選用3DK3或3DK7開關管，LED用紅色發光二極管，電源可選用6V迭層電池。全部元件裝置在一臺袖珍收音機機殼中。安裝時，注意選擇發光二極管和揚聲器在機殼上的位置，將探針和接地線從機殼中引出。
