熱敏電阻線性化電流限制介紹

包含熱敏電阻的阻性網絡用于對DC-DC轉換器的限流輸入（ILIM）進行溫度補償。

降壓型DC-DC轉換器設計的最新進展已經消除了檢流電阻，而是用壓降代替低側MOSFET（同步整流器）兩端。這種拓?fù)浣Y(jié)構節省了檢測電阻的成本和空間，并適度提高了效率。然而，新方法提出的一個折衷方案是電流限制值，該值主要由MOSFET的導通電阻決定，而導通電阻與溫度高度相關。

幸運的是，新的DC-DC轉換器提供了一個引腳，允許調整限流閾值。通過根據溫度改變此閾值，可以對電路的輸出電流限值進行溫度補償。使用熱敏電阻即可輕松完成該任務，如圖1所示。

圖1.這種阻性網絡溫度補償DC-DC轉換器的限流輸入（ILIM）。

U1的ILIM輸入的線性輸入范圍為0.5V至2.0V，分別對應于50mV至200mV的限流門限。對于默認限流設置（100mV），電路在+7°C時具有5.25A電流限值。 然而，如圖2所示，-9°C時的限值范圍為40A至+6°C時的85A。

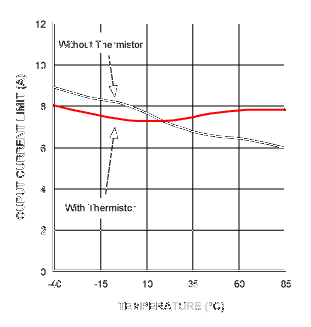

圖2.圖1電路的輸出電流限值隨溫度的關系，在ILIM輸入端有和沒有熱敏電阻補償。

該設計的目的是使用基于熱敏電阻的補償電路來消除U1的溫度變化。圖1描述了幾種可能的電阻/熱敏電阻拓?fù)渲?。首先，選擇并表征熱敏電阻。R1用于線性化熱敏電阻，而選擇R2和R3，使V的斜率和截距伊利姆與溫度相比，直接補償電流限值的溫度變化。

校正后的輸出特性（圖2）所示曲線是熱敏電阻固有的。雖然不是完全平坦的，但校正后的坡度比原來的坡度有了很大的改進，足以滿足我們的目的。（您可以使用不同的熱敏電阻或多個熱敏電阻來實現更精確的補償。該電路在室溫或較冷的溫度下提供更高的電流限制，同時在較高溫度下滿足其規格。
