如何使用二極管并聯LDO的方法介紹

在上一篇文章中，提到了有兩種并聯LDO的方法。本文中將介紹第一種方法：使用二極管并聯LDO的方法。

使用二極管并聯LDO

首先來看通過二極管并聯LDO的電路圖。采用二極管并聯LDO連接方法，由于輸出路徑中有二極管，因此輸出電壓僅下降二極管正向電壓(以下簡稱“VF”)的量。所以，要想得到預期的輸出電壓，需要采取諸如將二極管VF添加到LDO的輸出電壓設置值中等措施。另外，每個二極管的VF會有個體波動，而且還會因負載電流和溫度而異，因此，無法期待精確的輸出電壓精度。

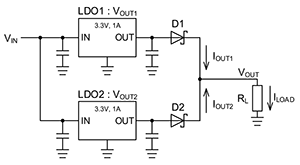

通過二極管連接兩個LDO輸出時的電路

如上一篇文章所述，這個電路也是由輸出電壓高的LDO供給電流，但由于流過的電流因二極管的VF而異，因此可以在一定程度上吸收兩個LDO之間的電壓差。輸出電壓的平衡關系可以通過以下公式來表示：

VOUT1-VF1(IOUT1)=VOUT2-VF2(IOUT2)

VOUT1：LDO1的輸出電壓

VOUT2：LDO2的輸出電壓

VVF1(IOUT1)：IOUT1的D1的VF

VF2(IOUT2)：IOUT2的D2的VF

例如，從右圖中可以看出使用3.3V、1A輸出的LDO，且LDO1的輸出電壓比LDO2高1%時，各LDO供給負載的輸出電流是如何分配的。

在負載電流為1A的節點，即使LDO的輸出電壓差僅為1%，但電流分配卻有很大差異：LDO1為0.64A，LDO2為0.36A。

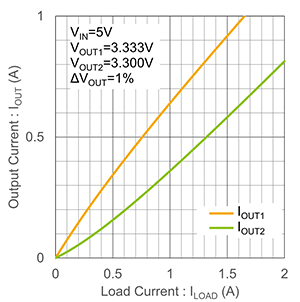

輸出電壓差為1%時的輸出電流分配

接下來，右圖中給出了兩個LDO間的輸出電壓差對輸出電流的影響。

右圖表示LDO1比LDO2的輸出電壓高時各LDO的輸出電流之比。當兩個LDO的輸出電壓完全相同時，輸出電流的比率為50%(平均分配輸出電流)，但隨著輸出電壓差的增加，電流比率的差也會隨之增加。例如假設LDO1的輸出電壓波動+1%、LDO2的輸出電壓波動-1%，則LDO1的電流輸出為77%、LDO2的電流輸出為23%，電流分配很不平衡。

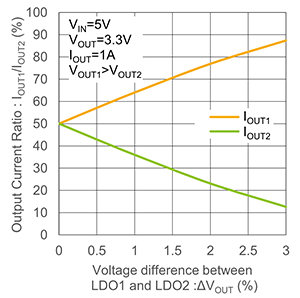

輸出電壓差對輸出電流比率的影響

從下圖中可以看出當使用最大推薦輸出電流值為1A的LDO時，LDO間的輸出電壓差對LDO并聯電路的輸出電流的影響。

如果LDO之間完全沒有電壓差，則兩個LDO的輸出電流相等，因此可以輸出2A(1A+1A)的電流。但隨著LDO輸出電壓差的增加，能夠輸出的電流值越來越小。在LDO1的輸出電壓波動+1%、LDO2的輸出電壓波動-1%的條件下，使用最大推薦輸出電流值為1A的LDO時，當兩個LDO中的一個達到1A時該LDO將達到最大輸出狀態，因此相對于2A的輸出電流能力，最多只能輸出1.37A的電流。

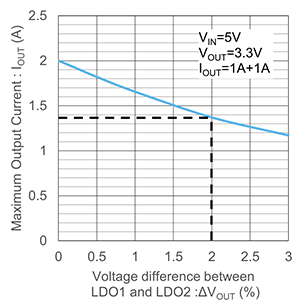

輸出電壓差對最大輸出電流的影響

最后請看負載調節圖表。

與LDO輸出相比，輸出電壓下降了二極管VF的量，并且二極管VF隨負載電流的增加而增加，因此輸出電壓進一步降低。

除了各LDO本來就有的負載調節器之外，二極管VF的影響也很大，而且輸出電壓的變化也很大，因此，如前所述，負載調節器并不理想。

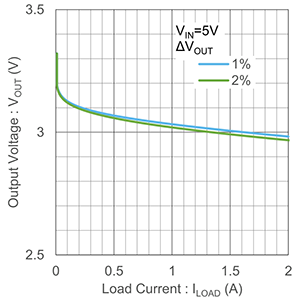

負載調節
