如何構建直流線性電源電路分享

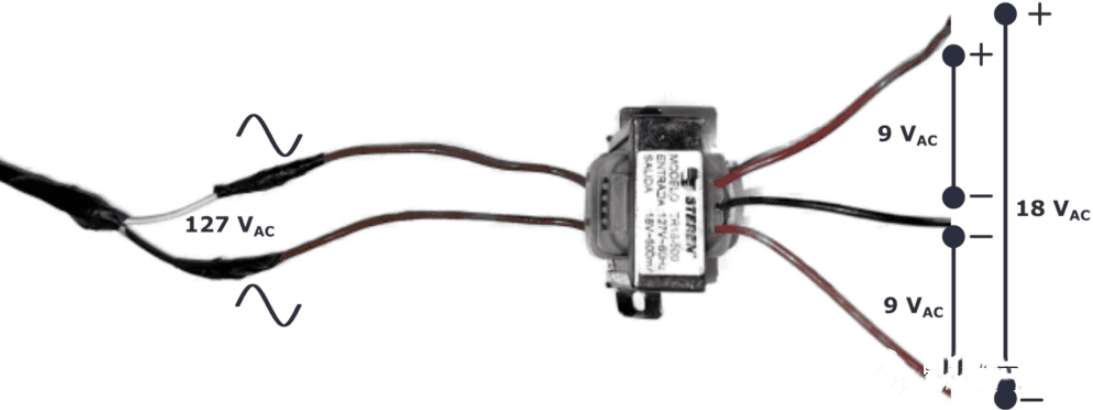

第 1 步：連接變壓器

首先要做的是給變壓器接線。我的墻上插座有 127V 交流電，所以我使用了為此設計的變壓器。使用的是中心抽頭變壓器 127 V AC / 18 V AC。

中心抽頭變壓器有一個次級繞組，中間有一個中心抽頭。該設計允許通過單個變壓器配置實現多個電壓電平。例如，獲取+9V、0V和-9V。 對于該電路，我僅使用了 9V 交流輸出之一。

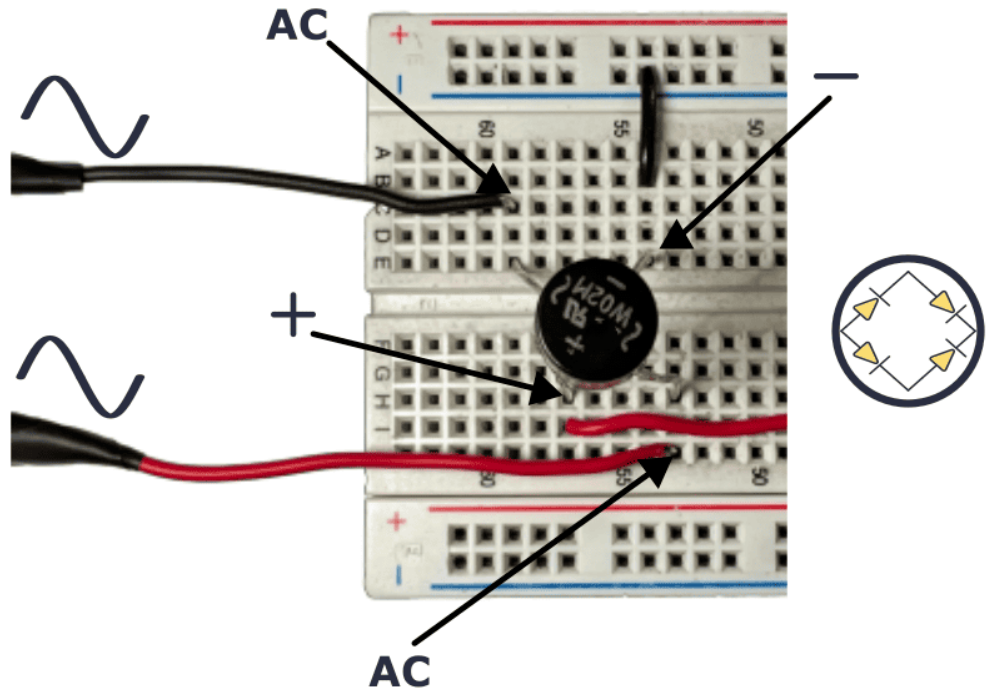

第 2 步：添加二極管橋

對于整流器，(關注公眾號@電路一點通)使用了二極管電橋 W02M，它在其緊湊的機身內具有必要的二極管布置。 該裝置有四個端子，兩個用于接收交流電壓，兩個用于輸出脈動直流信號。請參閱下面的連接。

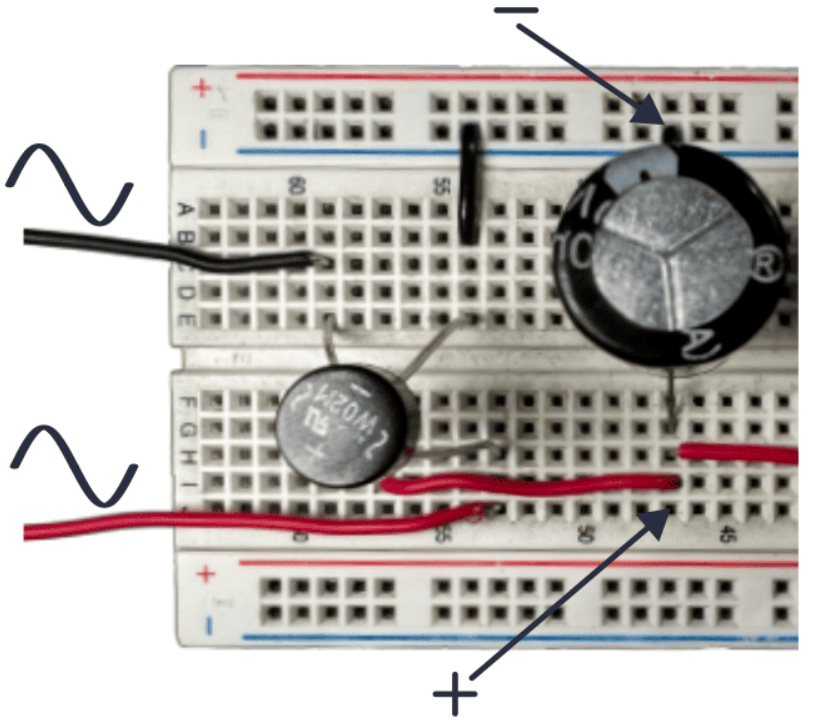

第三步：用電容器過濾整流電壓

為了平滑脈動直流電壓，您已經知道需要使用一個簡單的電解電容器。電路一點通 在本例中，使用了 1000 uF 電容器。檢查一下它的接線：

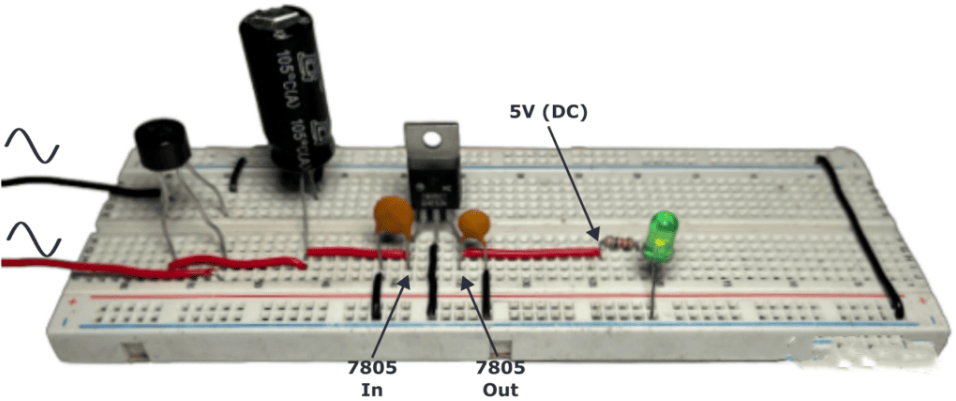

第四步：調節直流電壓

此時1000uF電容的輸出電壓為9V DC。為了將電壓調節至 5V，本示例使用 LM7805 穩壓器。 LM7805數據表建議在輸入端和輸出端放置兩個分別為0.33uF和0.1uF的陶瓷電容。 此外，您還可以看到綠色 LED 如何連接到 5V 輸出，只是為了說明該直流線性電源的工作原理。
