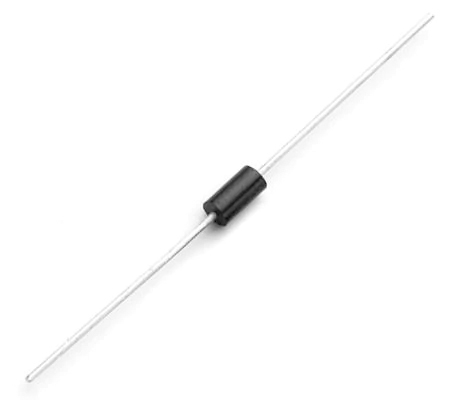

快恢復二極管（Fast Recovery Diode，簡稱FRD）作為電力電子領域的關鍵器件，在高頻開關電路中扮演著重要角色。其卓越的反向恢復特性使其在功率變換、電機驅動、光伏逆變、電動汽車充電等應用場景中得到廣泛應用。

一、快恢復二極管的基本結構

快恢復二極管在結構上與普通PN結二極管類似，但其內部設計經過優化，以減少反向恢復時間（trr）。其核心結構包括：

1. 外延層：通過在N型襯底上生長一層高電阻率的外延層，實現高耐壓特性，同時通過壽命控制技術優化載流子復合速度。

2. 載流子壽命控制區：通過摻雜金（Au）、鉑（Pt）或采用電子輻照工藝，調節載流子壽命，優化反向恢復特性。

3. 場截止（Field Stop）或軟恢復（Soft Recovery）結構：這些設計有助于減少反向恢復電荷（Qrr），降低開關損耗，并抑制電磁干擾（EMI）。

快恢復二極管相比普通整流二極管的最大不同點在于其反向恢復時間極短，能夠適應高頻工作環境。

二、快恢復二極管的關鍵特性

快恢復二極管的核心參數決定了其在不同應用中的適用性，其中包括：

1. 反向恢復時間（trr）：這一參數決定了二極管關斷后的電流衰減速度，影響開關損耗和電路效率。常規快恢復二極管的trr一般在200-500ns范圍內，而超快類型可縮短至25-100ns，極快恢復型號甚至低于15ns，適用于更高頻率的應用場景。

2. 反向恢復電荷（Qrr）：指二極管在關斷過程中釋放的電荷量，影響開關損耗和系統效率。較低的Qrr可以減少能量損耗，降低電磁干擾（EMI），提升電路整體性能，特別適用于高頻功率轉換應用。

3. 正向壓降（Vf）：二極管在導通狀態下產生的電壓損耗，直接影響電路的能量轉換效率。較低的Vf有助于減少導通損耗，從而提升整體系統性能。硅基快恢復二極管的Vf通常在1.2V至2.5V之間，而碳化硅（SiC）快恢復二極管因其材料特性，導通壓降更低，可達1.1V左右，使其在高頻、高效應用場景中更具優勢，如光伏逆變器、電動汽車充電系統等。

4. dv/dt承受能力：指二極管在關斷瞬間所能承受的電壓變化速率。較高的dv/dt耐受能力有助于降低誤導通風險，減少電磁干擾（EMI），并提升電路的穩定性和可靠性，尤其適用于高頻、高壓功率轉換應用。

三、快恢復二極管的分類

根據反向恢復時間、材料特性及具體應用場景，快恢復二極管可以分為以下幾類：

1. 按反向恢復時間分類

- 標準快恢復二極管（FRD）：反向恢復時間（trr）在200-500ns之間，適用于10-20kHz的中低頻開關電源。例如，RURG3060在工業電源和UPS系統中較為常見。

- 超快恢復二極管（UFRD）：trr縮短至25-100ns，適用于更高頻率的應用，如光伏逆變器、電機驅動和開關模式電源（SMPS）。例如，STTH系列器件在光伏MPPT控制電路中表現優異。

- 極快恢復二極管（HyperFast）：trr進一步降低到15ns以下，專為高頻、高效率應用優化。例如，英飛凌（Infineon）HFA系列在LLC諧振電路、電動汽車充電樁等高頻應用中可有效減少開關損耗，提高系統效率。

這些不同類型的快恢復二極管根據其恢復速度的快慢，適用于從低頻到高頻的各種功率轉換應用，滿足不同系統對效率和能耗的需求。

2. 按材料體系分類

- 硅基快恢復二極管：目前市場主流，耐壓范圍200V-1200V，適用于工業變頻器、UPS等應用，例如FFPF12H60S。

- 碳化硅肖特基二極管（SiC SBD）：盡管屬于肖特基二極管類別，但其最大優勢在于幾乎無反向恢復電荷（Qrr），極大減少了開關損耗和EMI干擾。因此，在光伏逆變器、DC-DC轉換器等高頻應用中，SiC SBD能顯著提升系統效率。例如，Cree的C4D系列因其高耐壓、低損耗特性，在新能源領域應用廣泛。

3. 按結構設計分類

- 軟恢復二極管（Soft Recovery Diode）：優化反向恢復波形，減少EMI，例如IXYS的DSEL系列。

- 逆導型IGBT專用二極管：與IGBT集成，優化反向恢復電荷，例如三菱CM系列，廣泛用于工業變頻器。

- 高壓快恢復堆：多芯片串聯設計，提高耐壓能力，例如Littelfuse的SGP系列，適用于高壓電源。

四、快恢復二極管的典型應用

由于其優異的恢復特性，快恢復二極管在多個高頻功率轉換應用中發揮著重要作用：

1. 變頻器與電機驅動

在變頻器的IGBT驅動電路中，快恢復二極管主要用于吸收IGBT關斷時的反向電流，減少過沖，降低開關損耗，提高系統可靠性。合理選擇快恢復二極管可有效優化電路性能，例如，在1200V IGBT模塊中配套合適的快恢復二極管，可降低整機能量損耗約15%，提升功率轉換效率，同時減少IGBT的應力負荷，延長設備使用壽命。

2. 光伏逆變器與儲能系統

在MPPT（最大功率點跟蹤）電路及Boost升壓電路中，低trr的SiC快恢復二極管可以提高轉換效率。例如，在60kHz光伏逆變電路中，STTH系列二極管可有效降低開關損耗。

3. 電動汽車充電樁

在電動汽車充電樁的LLC諧振轉換器中，快恢復二極管的反向恢復電荷（Qrr）與電荷復合比（Qc）經過優化后，可有效減少反向恢復損耗，降低電磁干擾（EMI）噪聲高達6dB。這不僅能提高充電系統的轉換效率，還能增強整體穩定性，使充電過程更高效、更可靠，滿足新能源汽車對快速充電和高能效的需求。

4. 高壓電源系統

在CT掃描儀、高壓電源等場景中，3000V耐壓等級的快恢復堆可有效應對高di/dt沖擊，例如Littelfuse SGP系列。

五、快恢復二極管的未來發展趨勢

隨著電力電子技術的持續創新，快恢復二極管正向著更高效、更高耐壓和低損耗方向演進，以適應現代高性能電源系統的需求。未來的發展趨勢主要包括：

1. GaN（氮化鎵）器件的應用：GaN基反向導通HEMT等新型半導體器件正在不斷優化，具備更快的開關速度和更低的損耗。在高頻、高功率應用中，如矩陣變換器、DC-DC轉換器，GaN器件有望替代傳統快恢復二極管，進一步提高系統能效。

2. 更短的trr和更低的Qrr：通過先進的載流子壽命控制技術，快恢復二極管的反向恢復時間（trr）和反向恢復電荷（Qrr）將進一步縮短，以減少開關損耗，提高功率轉換效率，使其更適用于高頻電力電子設備。

3. 更高耐壓與更高頻工作能力：碳化硅（SiC）快恢復二極管正在向更高耐壓（>1700V）和更高開關頻率（>100kHz）方向發展。這將提升其在新能源發電、工業電機驅動、電動汽車電源系統等領域的應用價值，滿足高性能、高可靠性的市場需求。

未來，隨著新材料技術的突破以及半導體工藝的進步，快恢復二極管將在高效能、高功率密度的電力電子系統中發揮更重要的作用，推動行業邁向更節能、更智能化的方向。

總結

快恢復二極管是高頻功率轉換電路中的關鍵元件，在變頻器、電機驅動、光伏逆變、電動汽車充電等多個領域都起著至關重要的作用。它能夠有效降低開關損耗，提高系統效率，優化整體能耗表現。

隨著SiC、GaN等新型半導體材料的不斷應用，快恢復二極管的性能將進一步提升，使其具備更快的開關速度、更低的能耗和更高的可靠性。這些技術進步將推動電力電子行業向更高效、更緊湊、更智能化的方向發展。未來，快恢復二極管將在高性能電源系統和下一代功率轉換設備中展現更廣闊的應用前景，為可再生能源、智能電網和電動汽車等新興市場提供更優的解決方案。
