三相整流電路是工業電源轉換、電機驅動和電力電子設備中常見的電路之一，其主要功能是將三相交流電（AC）轉換為直流電（DC）。根據整流方式的不同，三相整流電路可分為三相半波整流和三相全波整流。

一、三相半波整流的工作原理

三相半波整流是一種較為簡單的整流方式，通常由三個單獨的二極管構成，每個二極管分別連接到三相電源的一個相線，其陰極或陽極匯總到負載端。該電路的工作方式如下：

1. 單相導通：在每個周期中，只有一個相位的電壓高于其他兩相，并通過其對應的二極管導通，為負載提供電流。

2. 脈動直流輸出：由于每個相位的電壓在正半周期時導通，而負半周期被截斷，因此輸出的直流電具有較大的脈動分量。

3. 較高的諧波含量：三相半波整流的輸出波形包含大量的諧波分量，對負載及電源系統的影響較大，可能會引起電磁干擾（EMI）等問題。

半波整流的特點

- 結構簡單，元件少，制造成本低

- 直流輸出電流間斷，波動幅度較大

- 僅利用交流電的正半周期，能量轉換效率較低

- 諧波分量較多，可能對電網產生干擾

由于三相半波整流的輸出不夠穩定，適用于對電源質量要求不高的小功率設備。在工業場合，由于電能利用率低且諧波干擾較大，較少采用該方案。

二、三相全波整流的工作原理

為了提高整流效率，減少輸出電流的波動，三相全波整流采用更復雜的電路配置。最常見的三相全波整流電路是三相橋式整流電路，通常由六個二極管組成，如下所示：

1. 六脈沖整流：三相全波整流電路的每個相位在正、負半周期都有二極管導通，因此在一個交流周期內，每相都會被整流兩次，形成六次脈沖輸出。

2. 較小的輸出波動：由于六個二極管的交替導通，直流電的波動大大降低，輸出更為平穩。

3. 更高的整流效率：相比半波整流，全波整流能充分利用交流電的正負半周期，從而提高電能利用率，減少損耗。

全波整流的特點：

- 整流效率高，接近100%

- 輸出電流更平穩，諧波含量較低

- 適用于高功率應用，如電機驅動、工業電源

- 需要更多的二極管，電路復雜度較高

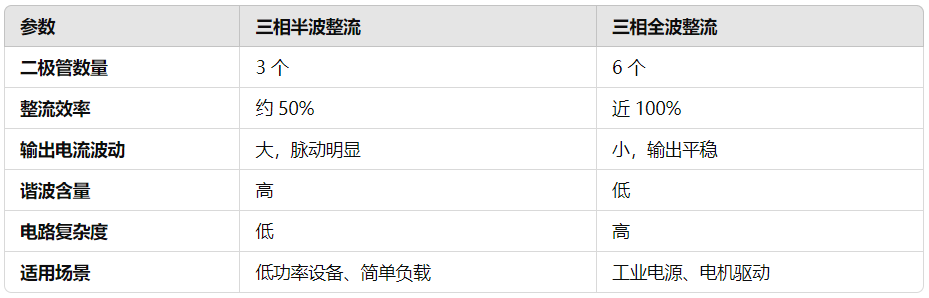

三、半波整流與全波整流的對比

四、應用場景分析

- 三相半波整流 主要用于一些對直流穩定性要求不高的小型電子設備或?qū)嶒炇覝y試電路。

- 三相全波整流 則廣泛應用于高功率設備，如工業電源供應、電焊機、電機控制系統、變頻器和不間斷電源（UPS）等。

結論

三相整流電路的選擇取決于具體的應用需求。如果僅需簡單的直流轉換，且對波動和諧波要求不高，三相半波整流可以滿足基本需求。然而，在工業領域，三相全波整流由于其更高的效率、更平穩的輸出、更低的諧波干擾，已成為主流方案。無論是哪種整流方式，在設計時都需要考慮實際應用的電流需求、負載特性以及電網質量等因素，以確保最佳的電源轉換效果。
