三相半波可控整流電路在電力電子和工業控制領域具有廣泛的應用，主要用于將三相交流電轉換為直流電。根據電路拓撲結構的不同，可分為共陰極和共陽極兩種形式。雖然這兩種電路在整流方式上類似，但在結構設計、工作原理及適用場景上存在較大區別。

一、三相半波可控整流電路概述

三相半波可控整流電路由三個可控整流器件（通常為晶閘管或可控硅）和變壓器組成，利用三相交流電的相位差實現半波整流。晶閘管的觸發角控制導通時間，從而調整輸出電壓。該電路可根據連接方式不同分為共陰極和共陽極兩種拓撲結構。

二、共陰極三相半波可控整流電路的工作原理

在共陰極電路結構中，所有晶閘管的陰極端連接在一起，并直接與負載的負極相連，而陽極端分別連接到三相電源的不同相位。變壓器的副邊繞組通常采用星形連接，并且每相繞組的一個端點分別連接到晶閘管的陽極。

當交流電的某一相電壓高于其他兩相時，相應的晶閘管在觸發信號的作用下導通，使得該相電流通過變壓器副邊流向負載。此時，由于其他兩相的電壓較低，未導通的晶閘管保持截止狀態，電流只能通過已導通的晶閘管流向負載的負極（共陰極）。

共陰極電路的特點

1. 結構簡單：由于陰極共用，電路設計較為簡潔，控制方式直觀。

2. 適用于小功率負載：適合電子設備、電源模塊等對電流控制要求較高但功率需求較小的場景。

3. 電流控制精度高：每個晶閘管的導通可以獨立控制，從而實現較高精度的輸出電壓調節。

4. 電流不平衡問題：由于各相電流獨立控制，可能會導致輸出電流的不均衡，從而影響負載的穩定性。

三、共陽極三相半波可控整流電路的工作原理

在共陽極整流電路中，所有晶閘管的陽極端相互連接，并與負載的正極相連，而各自的陰極端分別接入三相交流電的不同相位。變壓器副邊繞組通常采用星形接法，每相繞組的一端接晶閘管的陰極，另一端接電源相線。

當某一相的電壓高于其他兩相時，控制電路觸發該相對應的晶閘管，使其導通。此時，交流電流經由晶閘管陰極進入電路，再通過共陽極輸出至負載，形成直流電流。未導通的晶閘管保持截止狀態，僅有導通的器件參與整流過程，從而實現半波整流功能。

共陽極電路的特點

1. 適用于大功率負載：相比共陰極電路，共陽極電路能提供更高的輸出電流，因此常用于工業電源、大功率變流器等應用。

2. 負載電流較平衡：由于電流的流向設計合理，不同相位間的電流更均衡，有助于提高負載匹配性能。

3. 控制相對復雜：因為陽極共用，每個晶閘管的導通受其他相的影響較大，導致電流調節的靈活性相對較低。

4. 制造成本較高：由于其電流能力強，電路設計相對復雜，因此制造成本更高。

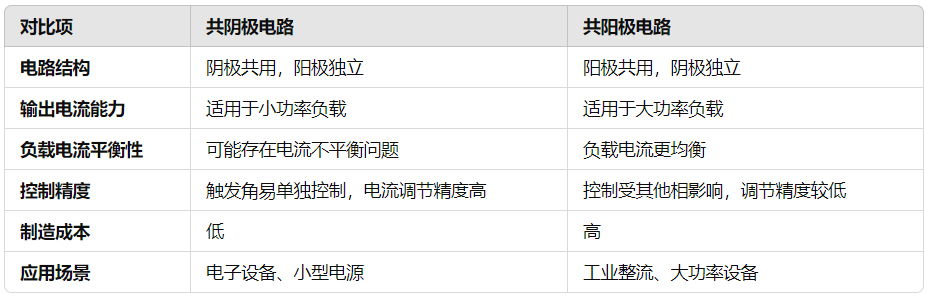

四、共陰極與共陽極電路的對比總結

五、如何選擇合適的電路形式？

在工程應用中，選擇共陰極或共陽極整流電路取決于具體的需求。若設備要求較高的電流調節精度，且功率需求較低，共陰極電路更具優勢，適用于小功率電子設備或精密電源系統。而對于負載電流平衡性要求高、功率較大的應用場景，如工業整流器和高功率電源，共陽極電路更適用，因其能夠提供更穩定的電流分配。

同時，還需綜合考慮電路的成本、可靠性和維護便捷性。在某些特定場合，工程師可能會結合兩種電路的特點，優化電路結構，以提升整體性能和適應性。

結論

共陰極與共陽極三相半波可控整流電路各有優缺點，其區別主要體現在電路結構、控制精度、負載適應性和應用場景等方面。共陰極電路適合低功率、精密控制的應用，而共陽極電路則適用于高功率、大電流需求的場合。合理選擇合適的拓撲結構，可以有效提升電力電子設備的性能和穩定性。
