PWM控制技術的特點與區別介紹

與不使線圈電流逆流的PWM控制（PWM Control）不同，允許線圈電流逆流的PWM控制稱為強制PWM控制（Forced PWM Control）。

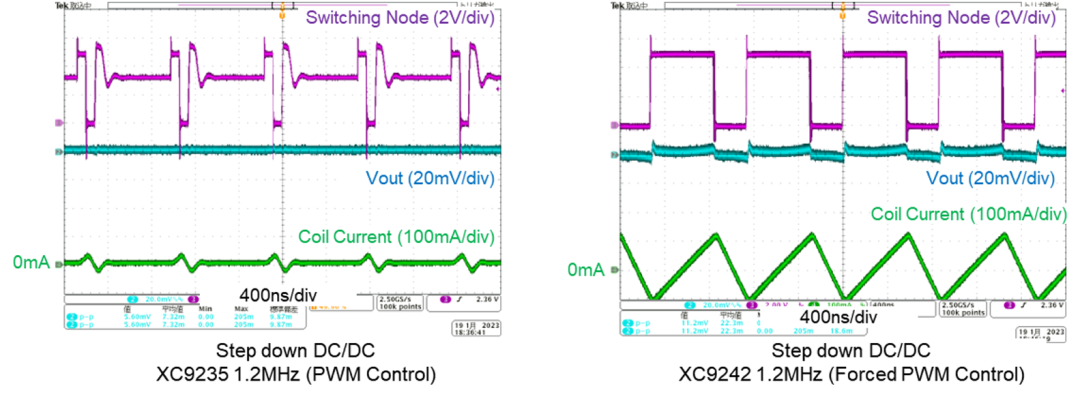

檢測條件 : Vin=5V, Vout=3.3V/0mA

與PWM控制不同，強制PWM控制即使在輕負載條件下也不會發生脈沖跳躍，可以防止噪聲。

PWM控制和強制PWM控制的特點如下：

PWM控制

輕負載狀態下為不連續模式，輸出電流越大，Duty越大。

在輕負載狀態下，維持輸出電壓所需的ON Duty可能非常小，有時會低于IC可控制的最小Duty。

在這種情況下，會發生無法維持振蕩頻率而導致振蕩頻率下降的脈沖跳躍（間歇振蕩）。

另外，在不連續模式下，會發生開關節點的振鈴。開關節點的振鈴成為輸出電壓的噪聲混入或放射噪聲的原因。

強制PWM控制

在強制PWM控制中，為了使線圈電流逆流，即使在輕負載狀態下也成為連續模式，從輕負載到重負載為一定的Duty。

與通常的PWM控制不同，輕負載時Duty也不會變小，所以輕負載時不會發生脈沖跳躍（間歇振蕩）。

另外，由于不進入不連續模式，所以不會發生開關節點的振鈴，不會發生振鈴引起的噪聲。

缺點是輕負載時的效率比通常的PWM控制低。

另外，由于強制PWM控制需要使線圈電流逆流，所以在需要外置二極管的非同步整流型DC/DC中不能進行強制PWM控制。
