PWM波形如何生成

pwm是指“脈沖寬度調制”的意思；脈沖寬度調制是一種模擬控制方式，根據相應載荷的變化來調制晶體管基極或MOS管柵極的偏置，來實現晶體管或MOS管導通時間的改變，從而實現開關穩壓電源輸出的改變；這種方式能使電源的輸出電壓在工作條件變化時保持恒定，是利用微處理器的數字信號對模擬電路進行控制的一種非常有效的技術；廣泛應用在從測量、通信到功率控制與變換的許多領域中。

PWM（脈寬調制）是一種用于控制電力設備的技術，它可以通過改變脈沖寬度來控制電力設備的輸出功率。PWM的主要作用是可以控制電力設備的輸出功率，從而實現節能、節電、節省能源等目的。此外，PWM還可以用于控制電機的轉速、控制電磁閥的開關、控制變頻器的頻率等。

如何生成PWM波形呢？

PWM波形可以通過使用PWM控制器來生成。PWM控制器可以根據輸入的控制信號來控制輸出的PWM波形，其中控制信號可以是數字信號或模擬信號。PWM控制器可以根據輸入的控制信號來控制PWM波形的頻率、占空比等參數，從而實現對電力設備的控制。

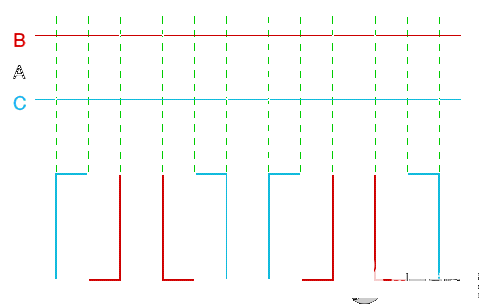

其實很簡單， TEC 網站上有可用的電路。首先，您生成一個三角波形，如下圖所示。您可以將其與直流電壓進行比較，您可以調整直流電壓以控制所需的開啟時間與關閉時間的比率。當三角形高于“需求”電壓時，輸出變高。當三角形低于需求電壓時，輸出變低。

三角

當需求在中間 （A） 加速時，您將獲得 50:50 的輸出，如黑色。一半時間輸出高，一半時間輸出低。

幸運的是，有一種稱為比較器的 IC（集成電路）：它們通常在一個封裝中包含 4 個部分。一個可以用作振蕩器來產生三角波，另一個可以用來做比較，所以一個完整的振蕩器和調制器可以用一半的 IC 和可能的 7 個其他位來完成。

三角波的上升和下降斜率大致相等，是常用的波形之一，但您也可以使用鋸齒波（電壓快速下降并緩慢漂洗）。您可以使用其他波形，并且的線性度（上升和下降有多好）不太重要。
