平均電流控制模式的電路圖文介紹

平均電流控制模式

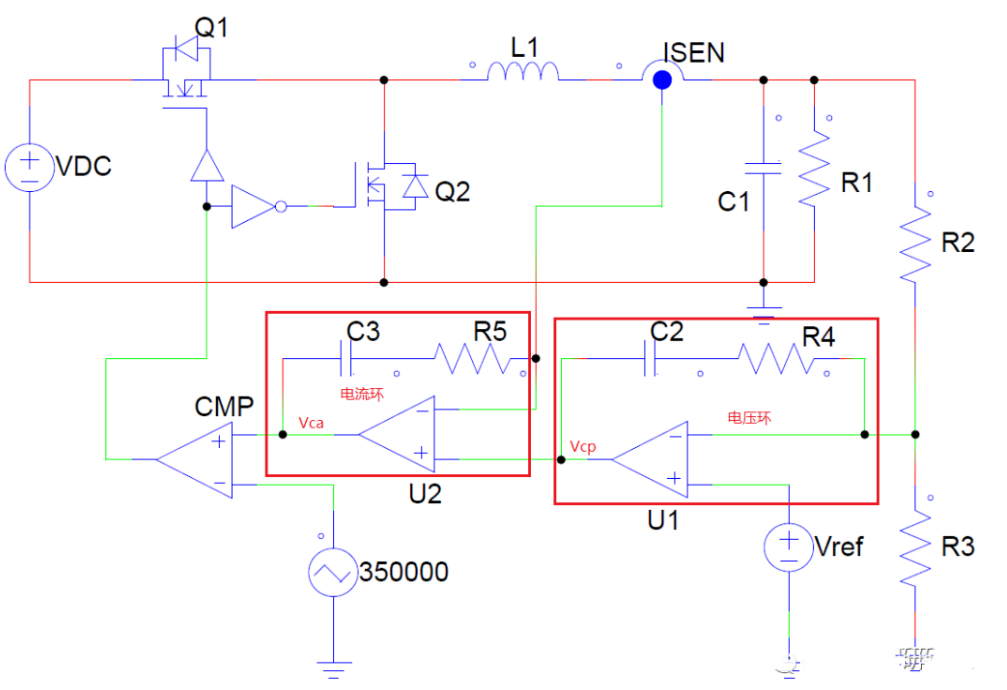

平均控制模式如下圖所示，輸出電壓采樣經過誤差放大器U1后形成Vcp，然后將Vcp作為誤差放大器U2的同相端，與電流采樣信號進行比較，然后經過誤差放大器U2后形成電壓Vca與鋸齒波進行比較得到占空比。通俗一點講就是電壓采樣經過補償器進行補償，將補償器輸出Vcp作為電流內環的給定，與電流采樣進行比較，經過電流內環補償器后與鋸齒波比較得到占空比。

平均模式相對峰值電流控制模式來講，它有峰值電流模式的所有優點：相同的截止頻率；對于電流負載變化，相同的瞬態響應。在低于截止頻率時，峰值電流模式控制的環路增益為平特性，而對于平均電流模式控制來講，它的增益是一直上升的。這種低頻時的高環路增益可以去除峰值對平均值的誤差，而且能夠保證輕載時電感電流進入不連續狀態時好的環路穩定性能。

平均電流控制模式下電感電流能夠高精確的跟蹤電流信號，所以一般中大功率的PFC拓撲均采用這種控制方式。
