OC門和OD門的基本概念與區別介紹

OC門配置的特性是，輸出側上拉電阻（pull-up resistor）連接的電壓不一定需要使用與輸入側IC同樣的電源（VCC），可以是用更低或更高的電壓來代替。因此，集電極開路電路有時用于連接不同工作電位、或用于外部電路需要更高電壓的場合。下面小編給大家介紹一下“OC門和OD門的基本概念 OC門和OD門的區別都有什么”

一、OC門和OD門的基本概念

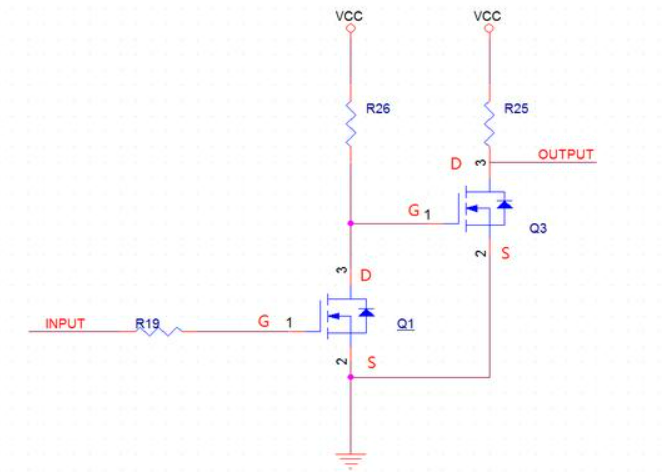

OD門，即為漏極開路。OD門主要作用是輸入/輸出低電平和高阻狀態，同時具有很大的驅動能力，主要應用于緩沖器使用。

OC門，即為集電極開路。OC門主要作用是輸出集成電路，主要應用于連接不同工作電位、或用于外部電路需要更高電壓的場合。

二、OC門和OD門的區別都有什么

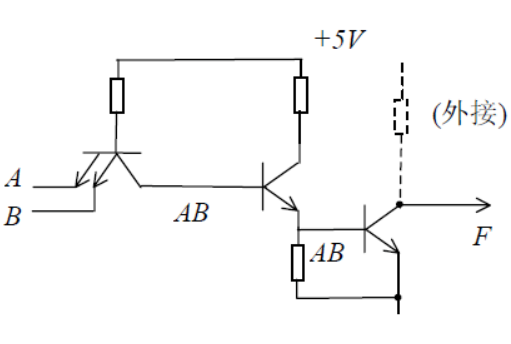

開集極電路（俗稱“集電極開路門”或“OC門”），是一種集成電路的輸出裝置。OC門實際上只是一個NPN型三極管，并不輸出某一特定電壓值或電流值。OC門根據三極管基極所接的集成電路來決定（三極管發射極接地），通過三極管集電極，使其開路而輸出。而輸出設備若為場效應晶體管（MOSFET），則稱之為漏極開路（俗稱“OD門”），工作原理相仿。通過OC門這一裝置，能夠讓邏輯門輸出端的直接并聯使用。兩個OC門的并聯，可以實現邏輯與的關系，稱為“線與”，但在輸出端口應加一個上拉電阻與電源相連。漏極開路（Open Drain）即高阻狀態，適用于輸入/輸出，其可獨立輸入/輸出低電平和高阻狀態，若需要產生高電平，則需使用外部上拉電阻或使用如LCX245等電平轉換芯片。
