NPN三極管和PNP三極管不同點介紹

NPN和PNP是兩種不同類型的三極管，除了極性相反之外，其用法也不一樣，在電路板上應用時，到底選NPN還是PNP三極管需根據電路的實際情況而定，并不是可以使用NPN三極管的地方就一定可以使用PNP三極管進行設計。

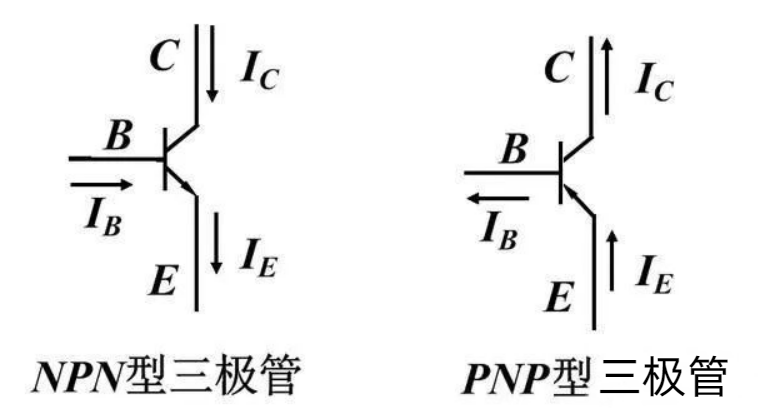

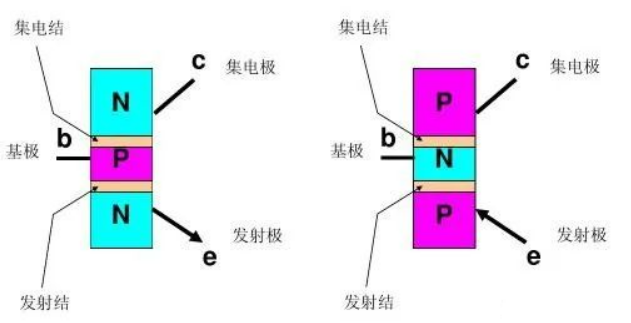

NPN和PNP三極管都由兩個PN結構成，由于其構造方式不同，所以得到兩種不同類型的管子。三極管有三個極：基極、集電極和發射極，不同類型的管子其電流方向完全不同，如下圖所示。NPN三極管：電流方向為基極流向發射極(驅動電流從基極流入)，集電極流向發射極。PNP三極管：電流方向為發射極流向基極(驅動電流從基極流出)，發射極流向集電極。

比如當使用三極管當電子開關時，對于控制端輸入信號，若要求高電平導通時，使用NPN三極管;若要求低電平導通時，使用PNP三極管。還有在控制電源線路中，一般使用NPN三極管控制負極，PNP三極管控制正極。

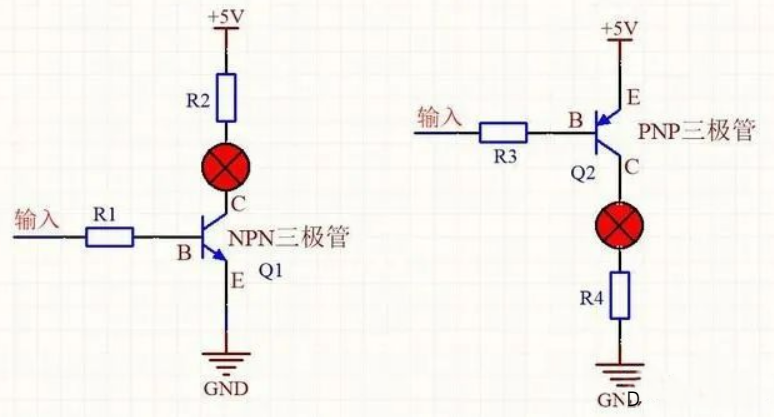

下圖實例：左圖高電平時三極管導通，LED燈亮;右圖低電平時三極管導通，LED燈亮。

總結：NPN和PNP三極管除了極性相反之外，實際用法也不同，而且驅動電路也不同，基極限流電阻R的計算方式也不同。比如上圖例子R1=(輸入電壓-0.6V)/Ib，R2=(5V-0.6V-輸入電壓)/Ib。
