在電子電路設計中，MOSFET因具備高速開關能力和低功耗特性，被廣泛應用于各類電路。NMOS（N型MOS管）與PMOS（P型MOS管）是最常見的兩種類型，它們的工作原理不同，控制方式和電流流向各異，因此理解其導通條件對電路設計至關重要。

一、NMOS與PMOS的基本結構

NMOS與PMOS的結構類似，都由三大部分組成：柵極（Gate）、源極（Source）和漏極（Drain）。兩者的主要區別在于半導體材料的摻雜類型不同，導致其導通條件和電流流動方向相反。

- NMOS 采用的是N型半導體，在P型襯底上形成。它的溝道由電子（負載子）傳導。

- PMOS 采用P型半導體，在N型襯底上形成。它的溝道由空穴（正載子）傳導。

二、NMOS的電流方向與導通條件

1. NMOS的導通條件

NMOS晶體管的主要特性是當柵極電壓高于源極電壓一定值時，它會導通。這個電壓差被稱為閾值電壓（Vth），通常為0.7V至2V（低壓NMOS）或4V至10V（功率NMOS）。當Vgs（柵極-源極電壓）大于Vth時，溝道中的電子被吸引到柵極下方，形成導電通路，使電流可以從漏極流向源極。

2. NMOS的電流流向

- 主電流方向：D（漏極）→ S（源極）

- 電壓關系：G > S（Vgs > Vth）

- 適用場景：通常用于低端驅動（Low-side drive），即源極接地，柵極施加正電壓以開啟MOS管。

由于NMOS在開啟時，電子是主要的載流子，電子的遷移率比空穴高，因此NMOS通常具有更低的導通電阻（Rds(on)），這使其成為高速開關電路中的首選。

三、PMOS的電流方向與導通條件

1. PMOS的導通條件

PMOS的工作原理與NMOS相反，它在柵極電壓低于源極電壓一定值時導通。PMOS的閾值電壓通常在-0.7V至-2V（低壓PMOS）或-5V至-10V（功率PMOS）。當Vgs（柵極-源極電壓）小于閾值電壓時，空穴被吸引到溝道中，形成導電路徑，使電流從源極流向漏極。

2. PMOS的電流流向

- 主電流方向：S（源極）→ D（漏極）

- 電壓關系：G < S（Vgs < Vth）

- 適用場景：通常用于高端驅動（High-side drive），即源極接VCC，柵極施加低電壓（接地或低于VCC）以開啟MOS管。

由于PMOS的載流子是空穴，而空穴的遷移率比電子低，因此PMOS的導通電阻較高，導致其功耗通常高于NMOS。在高端驅動中，雖然PMOS可以直接通過上拉電源進行控制，但因其效率較低，在大多數高端驅動應用中，會采用N溝道MOSFET加驅動電路的方式來取代PMOS。

四、NMOS與PMOS的應用場景對比

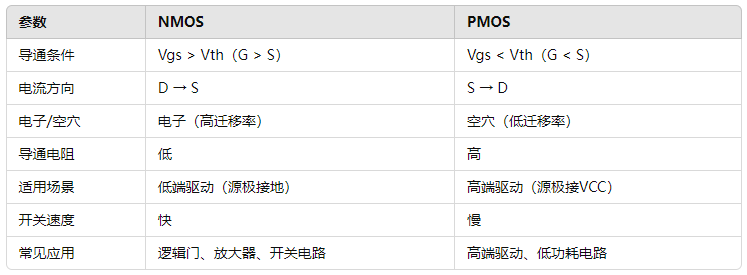

在實際電路設計中，NMOS與PMOS常被結合使用，尤其是在CMOS（互補金屬氧化物半導體）技術中，它們的互補特性可有效降低功耗，提高電路效率。CMOS廣泛應用于數字電路，如邏輯門、電源管理電路等。下面對NMOS和PMOS的典型應用進行對比分析：

五、NMOS與PMOS在開關電路中的作用

- 開關電源管理：NMOS通常用于低端開關控制，而PMOS用于高端開關，但更多情況下，采用NMOS+驅動電路的方式替代PMOS。

- 數字電路：CMOS電路廣泛應用于微控制器、存儲器和計算機芯片中，通過NMOS和PMOS的互補特性，實現低功耗、高速運算。

- 放大器：MOSFET不僅可以作為開關器件，還可用于模擬電路中，構建放大器，實現信號的放大與濾波。

總結

NMOS和PMOS是MOSFET的兩種基本類型，它們的電流流向和導通條件正好相反。在設計電路時，選擇NMOS還是PMOS取決于具體的應用需求。NMOS具有較低的導通電阻和較快的開關速度，因此常用于低端驅動和高速開關電路。PMOS則適用于高端驅動和低功耗電路，但由于導通電阻較大，使用相對較少。在實際應用中，合理地結合NMOS與PMOS，能夠構建高效的電子電路，提高系統性能和功耗效率。
