在電子電路設計中，電壓的穩定性至關重要，尤其是在精密電子設備、通信系統以及工業自動化控制中，電壓波動可能會影響設備的正常運行。穩壓管穩壓電路是一種常見的電壓穩定方案，它利用穩壓管的特性來維持電壓的恒定。

一、穩壓管穩壓電路的工作原理

1. 穩壓管的基本原理

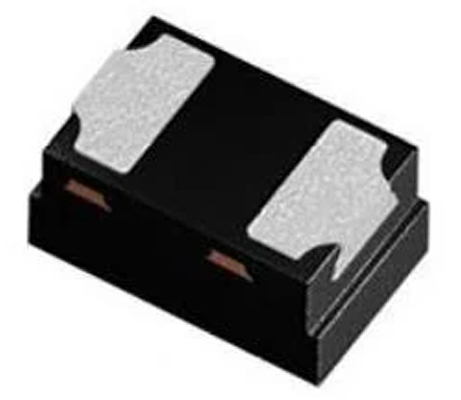

穩壓管（Zener 二極管）是一種特殊類型的半導體二極管，其工作原理基于反向擊穿效應。在普通二極管中，反向電壓一旦超過一定極限，器件會損壞，而穩壓管則不同，它可以在反向擊穿狀態下保持穩定的電壓，而不會損壞自身。

穩壓管的擊穿模式主要有兩種：

- 齊納擊穿（Zener Breakdown）：當穩壓管的摻雜濃度較高時，電子隧穿效應會導致電流在較低的擊穿電壓下流通。通常適用于穩壓值較低（小于5V）的場景。

- 雪崩擊穿（Avalanche Breakdown）：當穩壓管的摻雜濃度較低時，高反向電壓下電子碰撞產生雪崩效應，使得大量載流子導通，從而形成穩定電壓。適用于高電壓穩壓需求（大于5V）。

當穩壓管的反向電壓達到其擊穿電壓（Vz）時，管子導通并能維持恒定電壓，電流的增加不會影響其電壓，從而起到穩定作用。

2. 穩壓電路的組成

典型的穩壓管穩壓電路通常由以下幾個部分組成：

1. 穩壓管（Zener Diode）：核心元件，提供穩定電壓。

2. 限流電阻（Series Resistor, Rs）：用于限制流過穩壓管的電流，避免其損壞。

3. 負載（RL）：指電路中需要恒定電壓供電的元件或設備，以確保其正常工作。

4. 輸入電源（Vin）：提供原始電壓。

3. 穩壓管穩壓電路的工作過程

穩壓電路的工作原理如下：

- 輸入電壓（Vin）經過限流電阻（Rs）分壓后施加在穩壓管的兩端。

- 當輸入電壓低于穩壓管的擊穿電壓（Vz）時，穩壓管處于截止狀態，不導通，電流極小。

- 當輸入電壓高于穩壓管的擊穿電壓（Vz）時，穩壓管進入擊穿區，提供穩定的輸出電壓，而多余的電流通過穩壓管分流，確保負載電壓維持不變。

- 由于穩壓管的特性，其電流變化不會顯著影響輸出電壓，從而起到穩定作用。

二、穩壓管穩壓電路的特點

1. 高穩定性

穩壓管穩壓電路可以有效調節電壓，使輸出電壓保持在穩定范圍內，即使輸入電壓發生變化，仍能確保電路正常運行。

2. 簡單易實現

該電路僅由穩壓管和限流電阻組成，相比于復雜的線性穩壓器或開關電源方案，設計和調試更為簡單。

3. 響應速度快

由于穩壓管工作在瞬時擊穿模式下，其響應時間極快，可以迅速調整輸出電壓，適用于對電壓穩定性要求較高的電子設備。

4. 適用于小功率應用

穩壓管穩壓電路適用于低功耗應用，通常用于小電流、低電壓電路。如果電流過大，則穩壓管的功率消耗會增加，需要額外散熱設計或改用其他穩壓方案。

5. 成本低

穩壓管價格低廉，電路結構簡單，因此在許多經濟型電子產品中被廣泛采用。

三、穩壓管穩壓電路的實際應用

由于穩壓管穩壓電路具有高效、低成本的特點，它在多個領域得到了廣泛應用：

1. 直流電源穩壓

在許多電子設備的電源電路中，穩壓管用于為某些關鍵部件提供穩定的電壓。例如，在放大電路中，運放的偏置電源通常使用穩壓管來維持恒定電壓。

2. 信號電路保護

穩壓管可以用于信號電路的過壓保護，例如在傳感器或通信電路中，當輸入信號超過設定閾值時，穩壓管導通并限制電壓，從而防止電路損壞。

3. 工業控制系統

在工業自動化設備中，許多傳感器、執行器和控制電路需要穩定的直流電壓，穩壓管穩壓電路被廣泛用于提供這些穩定電源。

4. 計算機主板和通信設備

穩壓管廣泛應用于計算機主板和通信設備的電源管理中，確保核心芯片、存儲單元及射頻組件獲得恒定電壓，提升系統的穩定性與可靠性。

5. 太陽能充電管理

在太陽能電池板系統中，由于光照變化導致電壓波動，穩壓管可以作為電壓鉗位元件，防止電壓過高損壞后端電路。

結論

穩壓管穩壓電路是一種簡單、高效的電壓穩定方案，廣泛應用于各種電子設備和電源系統中。它利用穩壓管的反向擊穿特性，使得電壓能夠維持在恒定范圍內，即使輸入電壓發生波動，也能確保負載的穩定運行。雖然穩壓管穩壓電路的功率處理能力有限，適用于小功率應用，但在低成本、快速響應和易實現性方面仍具有明顯優勢。因此，在電子電路設計中，穩壓管穩壓電路仍然是一種重要的電壓調節手段，特別是在對電壓穩定性要求較高但功率需求不大的應用場景中，它仍然是首選方案之一。
