逆變電路的逆向過程與基本形式介紹

逆變電路（Inverter Circuit）是與整流電路（Rectifier）相對應，把直流電變成交流電稱為逆變。逆變電路可用于構成各種交流電源，在工業中得到廣泛應用。接下來，詳細說下逆變電路是什么電路的逆向過程 逆變電路有哪幾種基本形式

1.逆變電路是什么電路的逆向過程

逆變電路是與整流電路（Rectifier）相對應，把直流電變成交流電稱為逆變。當交流側接在電網上，即交流側接有電源時，稱為有源逆變；當交流側直接和負載鏈接時，稱為無源逆變。

2.逆變電路有哪幾種基本形式

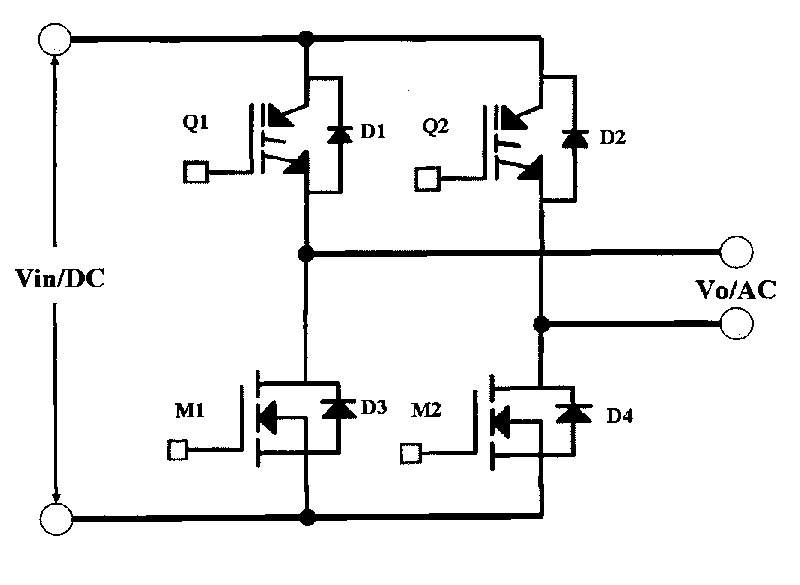

能夠將直流電轉換為交流電的電路稱為逆變電路,逆變電路也簡稱為逆變器。按逆變電路輸出交流電壓的相數不同,可分為單相逆變器、三相逆變器和多相逆變器。

按輸出電能的去向分

逆變電路可分為有源逆變電路和無源逆變電路。當交流側和電網連接時，這種逆變電路稱為有源逆變電路。有源逆變電路常用于直流可逆調速系統、交流繞線轉子異步電動機串級調速以及高壓直流輸電等方面。無源逆變電路輸出的電能直接輸向負載，也就是交流電路的交流側不與電網連接而直接接到負載，即把直流電逆變為某一頻率或可調頻的交流電供給負載。

按直流電源性質分

逆變電路可分為由電壓型直流電源供電的電壓型逆變電路和由電流型直流電源供電的電流型逆變電路。

按主電路的器件分

逆變電路可分為由具有自關斷能力的全控型器件組成的全控型逆變電路和由無關斷能力的半控型器件（如普通晶閘管）組成的半控型逆變電路。半控型逆變電路必須利用換流電壓來關斷退出導通的功率器件。對于容性負載，換流電壓可取自逆變負載端，稱為負載換流式逆變電路；而對于非容性負載，換流電壓必須由專門換流電路產生，稱為自換流式逆變電路。

按電流波形分

逆變電路可分為正弦逆變電路和非正弦逆變電路。正弦逆變電路開關器件中的電流為正弦波，開關損耗較小，宜工作于較高頻率；非正弦逆變電路的開關器件電流為非正弦波，因其開關損耗較大，故工作頻率較正弦逆變電路低。

另外，按輸出相數分，逆變電路可分為單相逆變電路和多相逆變電路。
