在電子電路設計當中，很多情況下都要考慮 EMC 的問題。在設計中使用 MOS 管時，在添加散熱片時可能會出現一種比較糾結的情況。當 MOS 管的 EMC 通過時，散熱片需要接地，而在散熱片不接地的情況下，EMC 是無法通過的。那么為何會出現這種現象呢？

簡單來說，針對傳導可以將一些開關輻射通過散熱器傳導到大地回路，減弱了走傳輸線，讓流通的路徑更多了。針對輻射，沒接地的散熱器不僅沒好處，反而是輻射發射源，對 EMC 壞處更大，同時接地了，能起到一定的屏蔽效果，所以布板時，將大電解電容用來做屏蔽用，將 IC 放在大電解電容下面防止干擾都是這個道理。

共模干擾

騷擾通過 MOS 管與散熱片寄生電容、LISN、以及 L、N 線返回到源。如果 MOS 管接地的話，在騷擾電壓一定的情況下，阻抗很低，騷擾電流很大，導致 CE 測試失效。

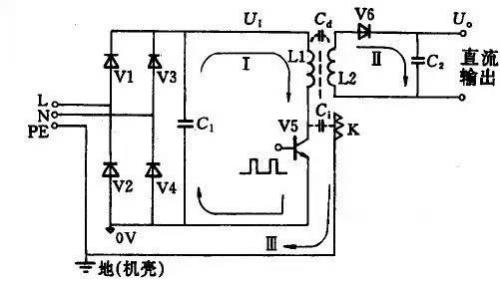

開關管由導通切換為關斷狀態時，脈沖變壓器分布電感儲存的能量，將與 C1 產生振蕩，導致開關管 C、E 之間的電壓迅速上升達 500V 左右，形成浪涌電壓。并產生按開關頻率工作的脈沖串電流，經集電極和散熱器之間的分布電容 Ci 及變壓器初，次級之間的分布電容 Cd 返回 AC 線形成共模騷擾電流。

開關管由關斷切換為導通狀態時，C1 通過開關管放電形成浪涌電流產生差模騷擾。

圖 1

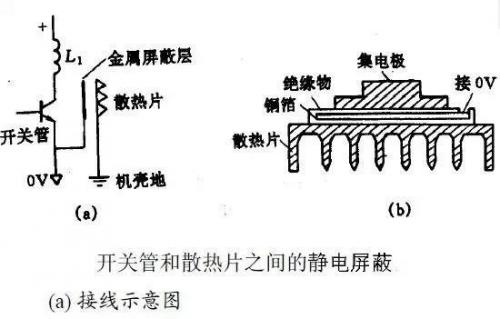

如圖 1 所示，減少開關管集電極和散熱片之間的耦合電容 Ci。可以選用低介電常數的材料作絕緣墊，加厚墊片的厚度。也可以用靜電屏蔽的方法。例如，在集電極和散熱片之間墊上一層夾心絕緣物，即絕緣物中間夾一層銅箔，作為靜電屏蔽層，并接在輸入直流 OV 地上，散熱片仍接機殼地，這層靜電屏蔽層將大大減小集電極和散熱片之間的電場耦合。

圖 2

如圖 2 所示，即將共模干擾轉化為差模，回流的源中，不通過 LISN。

本篇文章分析了 MOS 管散熱片接地與不接地對 EMC 的影響，有助于對電路中 EMC 抑制的理解。
