電源電路必須要有開關，那么什么樣的開關會比較好呢？經常用的有三極管，MOS管等，各種開關，其中MOS管它的導通內阻很低，再加上開和關速度極快，廣受歡迎，被用在各種開關電源電路上。

MOS管被用作開關電路好處這么多，那怎么樣能用好它呢？也是有學問的，其中它的驅動電路設計就是最后關鍵的一步，下面旺哥給大家介紹幾個工作中常用的MOS管驅動電路，希望大家喜歡。

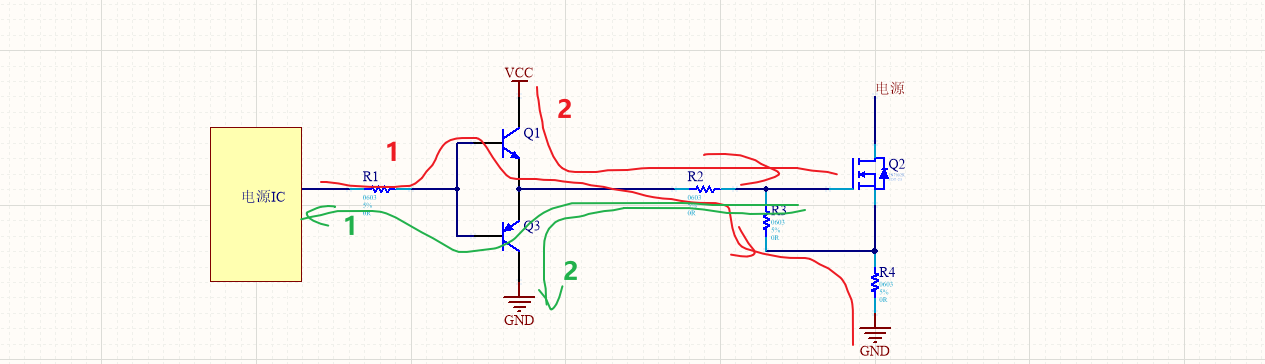

推挽驅動電路

此圖為一個推挽驅動MOS管電路，它最大的優勢就是提高驅動能力，畢竟芯片驅動能力有限。下面具體分析電路原理。當我們想要打開MOS管時，芯片IO口輸出一個高電平，如圖中紅色1號箭頭，電流經過R1,Q1,R2,R3,R4驅動打開三極管Q1,緊接著紅色2號箭頭，第二步VCC高驅動能力經過Q1,R2驅動打開MOS管。當我們想要關閉MOS管時，如圖中綠色色箭頭標注，大家可以自行仿照打開MOS的步驟分析一遍加深理解。

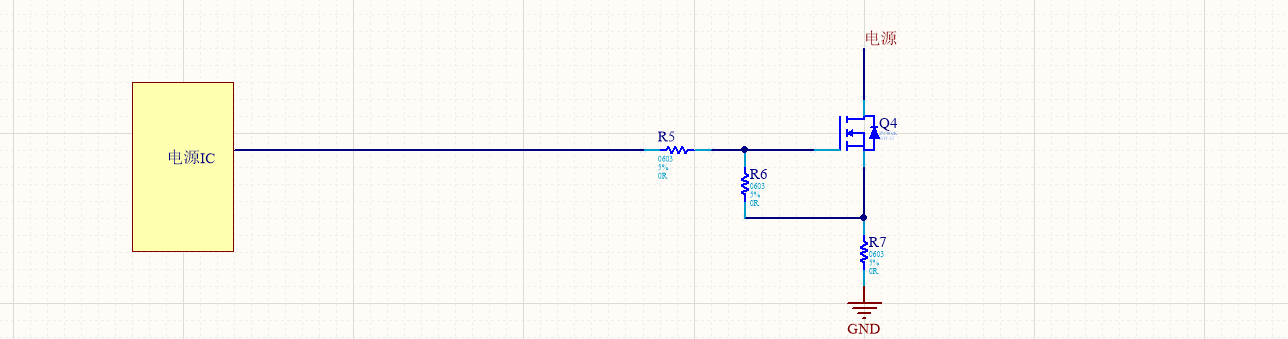

I/O口驅動

此電路是MOS管驅動電路里面最簡單的一個，可以應用在對開關時間要求不高的電路中，比如小玩具之類的產品中，它是芯片IO口直接驅動MOS開與關。如果想節省成本，而且產品要求不高，那么可以選擇此電路。有個很重要的點需要考慮，那就是一定要查好芯片IO口驅動能力與MOS管寄生電容之間的關系，如果驅動能力太小，而且寄生電容又很大，那么將直接影響MOS管的開關效果。

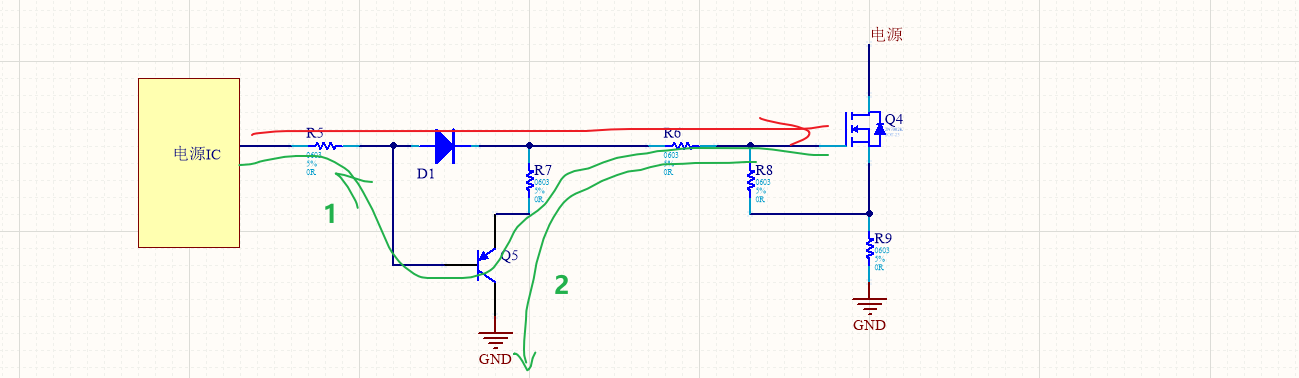

快速關斷驅動

此電路圖最大的一個優勢就是關斷時間極快，讓MOS管柵源之間電容電壓快速泄放，快速關斷MOS,最大努力去保護電路。下面具體分析電路動作原理，當我們需要打開MOS管時，電源IC的IO口輸出一個高電平，驅動打開MOS管，即可給負載進行供電。當遇到特殊情況檢測到短路或者其他情況需要快速關斷MOS時，電源IC的IO口輸出一個低電平，此時圖中綠色 1號電流回路，三極管Q5會被打開，MOS管柵源之間的電壓會通過綠色2號回路，迅速釋放以關斷MOS。還有一個好處就是MOS管柵源之間的電壓，泄放回路不需要經過電源IC,極大的提高了電路的可靠性。
