模擬電路中的限幅器介紹

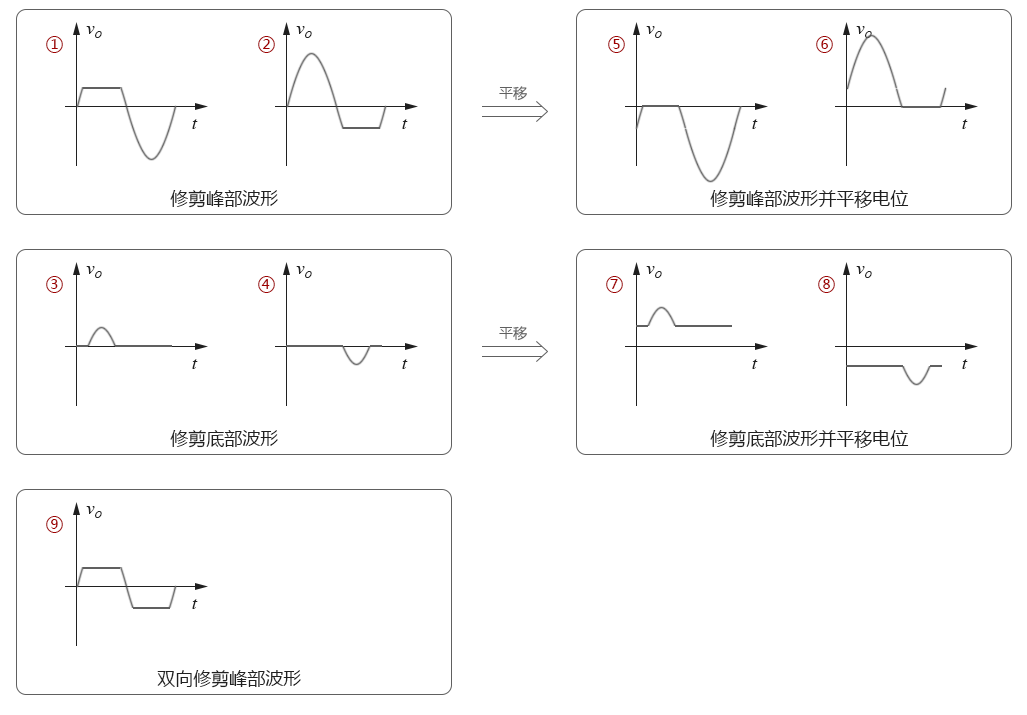

限幅器（clipper）可以改變波形的形狀。“clipper”在英語中的原意是“修剪用的大剪刀”，這個詞很形象地說明了它可以用來修剪波形。限幅器可以把輸入的正弦波波形修剪成以下各個樣子：

圖 2-4.01

下面我們逐個分析實現以上各種修剪波形的電路圖。為方便分析，我們假設下面的二極管都為理想二極管（即：導通時理想二極管上的壓降為0）。當完全掌握了以下分析方法后，我們隨時可以再將忽略掉的0.7V的二極管壓降再補上去。

以下分析的輸入電壓vi皆設為正弦電壓，表達式為：

1.   限幅峰部波形

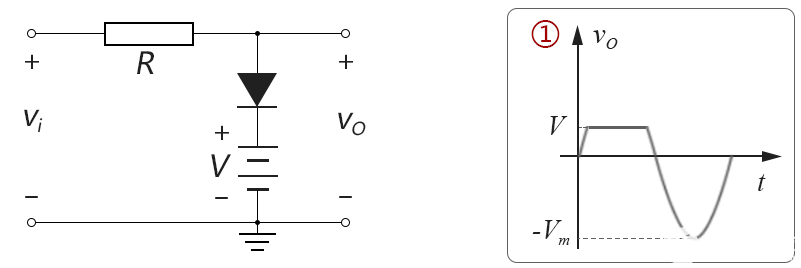

以下電路產生波形1：

圖 2-4.02

當vi大于偏置電壓V時，二極管導通，此時理想二極管上的壓降為零，所以輸出電壓vo等于偏置電壓V；

當vi小于V時，二極管截止，由于此時沒有電流通路，故輸出電壓等于輸入電壓vi。

當偏置電壓V為0時，可以得到完整的負半周波形。

以下電路產生波形2：

圖 2-4.03

當vi小于-V時，二極管導通，此時理想二極管上的壓降為零，所以輸出電壓vo等于偏置電壓-V；

當vi大于-V時，二極管截止，由于此時沒有電流通路，故輸出電壓等于輸入電壓vi；

當偏置電壓V為0時，可以得到完整的正半周波形。

2.   限幅底座波形

以下電路產生波形3：

圖 2-4.04

分析：在上圖電路中，二極管陽極的電壓表達式為：vi-V；

當vi小于V時，二極管陽極的電壓小于0，二極管截止，此時輸出電壓vo為0；

當vi大于V時，二極管陽極的電壓大于0，二極管導通，理想二級管上的壓降為0，故輸出電壓vo為vi-V；

當偏置電壓V為0時，上面的電路3相當于半波整流電路，可以得到完整的正半周波形。

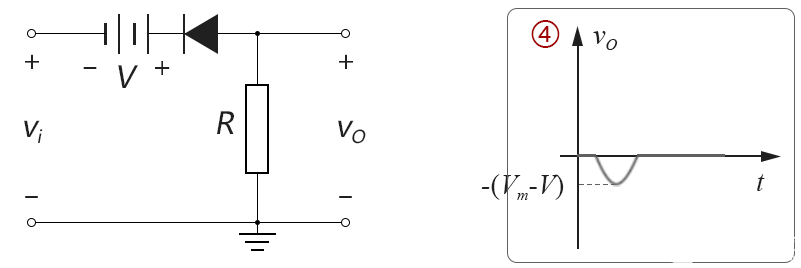

以下電路產生波形4：

圖 2-4.05

分析：在上圖電路中，二極管陰極的電壓表達式為：vi+V；

當vi的值大于-V時，二極管陰極的電壓大于0，二級管截止，此時輸出電壓vo為0；

當vi的值小于-V時，二極管陰極的電壓小于0，二極管導通，此時理想二級上的壓降為0，故輸出電壓為：vi+V；

當偏置電壓V為0時，上面的電路4相當于半波整流電路，可以得到完整的負半周波形。

3.   限幅峰部波形并平移電位

以下電路產生波形5：

圖 2-4.06

分析：在上圖電路中，二極管陰極的電壓表達式為：vi-V；

當vi小于V時，二極管陽極的電壓小于0，二極管導通，此時輸出電壓vo為vi-V，相當于將輸入電壓vi向下平移了V；

當vi大于V時，二極管陽極的電壓大于0，二極管截止，輸出電壓vo為0；

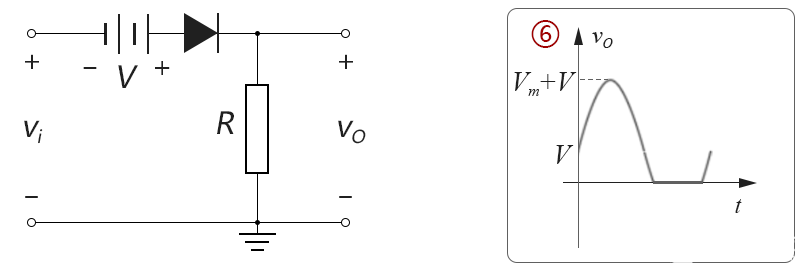

以下電路產生波形6：

圖 2-4.07

分析：在上圖電路中，二極管陽極的電壓表達式為：vi+V；

當vi大于-V時，二極管陽極的電壓大于0，二極管導通，此時輸出電壓vo為vi+V，相當于將vi電壓向上平移了V

當vi小于-V時，二極管陽極的電壓小于0，二級管截止，輸出電壓vo為0

4. 限幅底座波形并平移電位

以下電路產生波形7：

圖 2-4.08

分析：二極管陽極的電壓：恒為V，二極管陰極電壓：在二級管截止時等于vi，在二級管導通時等于陽極電壓；

當vi小于V時，二級管導通，輸出電壓vo等于V；

當vi 大于V時，二極管截止，輸出電壓vo等于vi

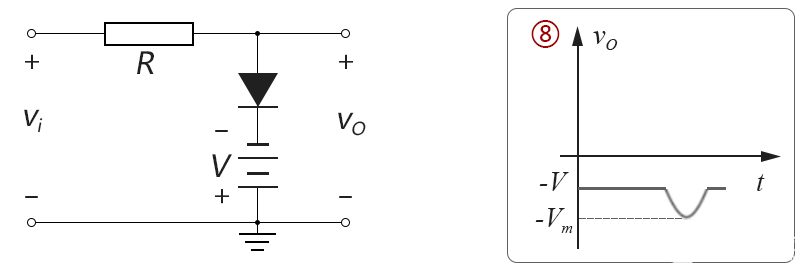

以下電路產生波形8：

圖 2-4.09

分析：二極管陰極電壓：恒為-V，二極管陽極電壓：在二極管截止時等于vi，在二級管導通時等于陰極電壓。

當vi大于-V時，二級管導通，輸出電壓vo等于-V；

當vi小于-V時，二極管截止，輸出電壓vo等于vi

5. 限幅雙向峰部波形

圖 2-4.10

當vi 大于V1時，二極管D1導通，D2截止，此時輸出vo等于V1；

當vi小于-V2時，二極管D2導通，D1截止，此時輸出vo等于-V2；

當-V2 < vi < V1時，二極管D1和D2都截止，此時輸出vo等于vi
