MB10S整流橋如何判斷好壞

要判斷MB10S整流橋的好壞，你可以通過以下步驟進行檢查：

1. 目測檢查：仔細觀察整流橋的外觀，檢查是否有明顯的物理損壞，如裂紋、脫落、燒焦等。如果有明顯損壞，可能需要更換整流橋。

2. 電阻測量：使用萬用表的電阻測量功能，分別測量整流橋的整流管正向和反向的電阻值。正常的整流橋應該在工作范圍內，電阻值應該接近設定值。

3. 反向漏電流測量：使用萬用表的電流測量功能，在正向電壓下，測量整流橋的反向漏電流。一般來說，合格的整流橋應該有較小的反向漏電流，如果反向漏電流過大，說明整流橋有可能損壞。

4. 負載測試：連接整流橋到相應的電路，并施加適當?shù)呢?fù)載，觀察整流橋的工作情況。如果整流橋無法正常工作，可能出現過度加熱、電壓波動等問題，提示整流橋可能存在問題。

MB10S整流橋的適用范圍

MB10S整流橋堆，由四個二極管組成的橋式整流電路，主要應用于電源、電機驅動、電子設備等領域。

在電源領域中，MB10S可以將交流電轉換為直流電，為電子設備提供穩定的電源。在電機驅動領域中，MB10S可以將交流電轉換為直流電，驅動電機正常運轉。在電子設備領域中，MB10S可以將交流電轉換為直流電，為電子元件提供穩定的工作電壓。

MB10S整流橋的尺寸緊湊，便于安裝和布線，而且其工作方式是交替導通，即當輸入的交流電為正半周時，兩個對角的二極管導通，將電流導向負極；當輸入的交流電為負半周時，另外兩個對角的二極管導通，將電流導向正極。通過這種方式，MB10S可以將交流電轉換為直流電。

整流橋MB10S和MB10F的區別

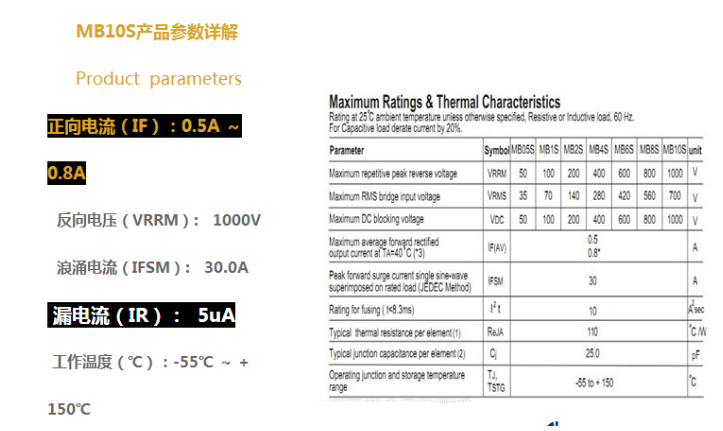

整流橋MB10S和MB10F的電性參數都是—樣的：正向電流為0.8A，反向電壓為1000V，正向電壓 （VF）為1.0V，采用GPP芯片材質，里面有4個芯片，芯片尺寸都是46MIL，它的浪涌電流lfsm為30A，漏電流為5uA、工作溫度在-40~+150℃，恢復時間（Trr）達到500ns，里面引線數量有4條。

MB10S這個型號它的腳間距為2.5mm，整體長度為4.7mm，高度為2.5mm，厚度為1.1mm，其本體寬度為4.0mm，腳厚度為0.25mm

MB10F這個型號它的腳間距為2.5mm，整體長度為4.7mm，高度為1.5mm，厚度為0.6mm，其本體寬度為4.0mm，腳厚度為0.25mm

兩者比較之后我們看出兩者的不同之外：MB10S橋堆的本體高度為2.5mm，MB10F則為1.5mm.MB10S的厚度為1.1mm，MB10F的厚度為0.6mm，所以得出結論，兩款整流橋的參數—樣，但MB10F比MB10S更薄更小，適用對整流橋體積有高要求的產品。
