LM3886在家庭影院系統中的應用知識介紹 | 壹芯微

美國NS公司推出的50W(RMS)高性能功放LM3886，在5Hz～100kHz范圍內線性良好，互調失真低達0.004%，諧波失真和噪聲僅0.03%，且有過壓、欠壓、過流、超溫等完善保護功能及開機防沖擊靜音功能。十分適合既追求音質優美，又追求音量強勁的發燒發裝制大功率高保真音響、有源音箱或打摩改造舊型音期功放。本文介紹LM3886在家庭影院系統中的幾種實際應用。

1.LM3886引腳功能

1腳是正電源V+端;

2腳是空腳(NC);

3腳是信號放大后的輸出端;

4腳是負電源V-端;

5腳是空腳NC(內部獨立，但在150W的LM3886中，該腳應接至V+);

6腳是空腳NC;

7腳是地(GND)端;

8腳是靜噪(MUTE)端，若不需要使用該端時，應接至V-端;

9腳是信號的反相輸入端;

10腳是信號的同相輸入端;

11腳是空腳NC。

圖1 LM3886引腳排列圖

2.優質雙聲道功放

LM3886在額定電壓下輸出連續功率近70W，峰值功率達150W。雙聲道功放采用簡潔典型線路，可取代多種中低檔發燒功放，適合用作家庭影院左右主聲道功放。全電路裝在同一印制板上，兩只LM3886各配一只長140厚50高75(mm)專用鋁型材散熱器，固定在印制板兩側以利散熱。電源變壓器可選用雙24～28V、3～5A環牛。

3.強力BTL功放

由運放皇NE5532和兩只LM3886同相、反相放大器組成純BTL橋式放大器，可輕松輸出200W以上不失真功率。可用于歌舞廳、卡拉OK廳、劇場擴音等場合。此電路在小音量放音時音質仍能保持自然流暢。BTL功放電路見圖2。每聲道一個電路板，有獨立的整流濾波及推動電路，兩只散熱器尺寸為長140厚50高100(mm)。

BTL功放電路

圖2BTL功放電路

4.超重低音有源音箱

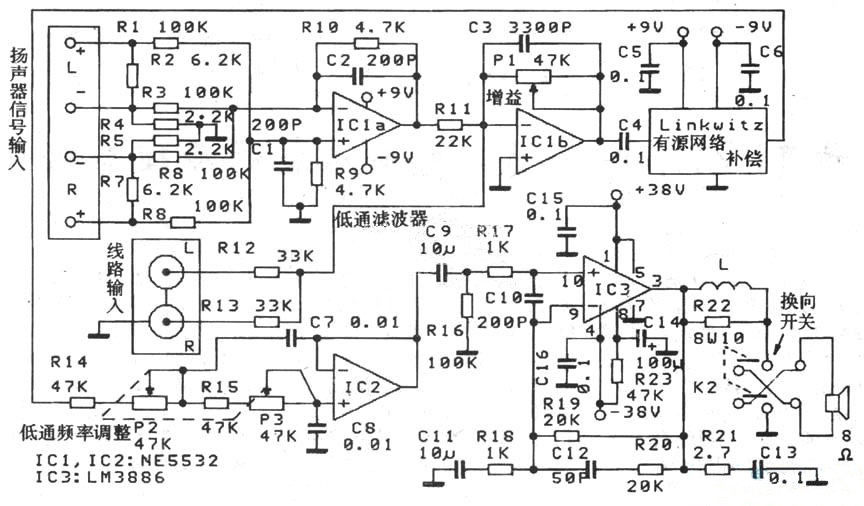

圖3是一款家用超重低音有源音箱電路。

圖3 超重低音有源音箱電路

圖中Linkwitz有源補償器通過精確控制補償峰的中心頻率f1及其Q值，可使自然轉折頻率50Hz左右的封閉箱(見圖4)頻響曲線(見圖5)平坦地向下延伸，低端-3dB點達到25Hz。

圖4 50Hz左右的封閉箱

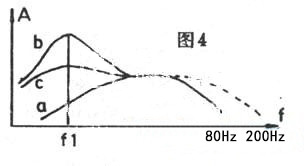

圖5 頻響曲線

圖5中曲線a為自然頻響，b為補償曲線，c為系統頻響。低通濾波器的轉折頻率為80Hz～200Hz連續可調，使有源超重低音音箱能與讀者的不同頻率下限的雙聲道音箱相配。揚聲器選用銀笛YD310—43，盆直徑310mm，磁體直徑158mm，共振頻率25Hz，Q=0.35，連續功率50W，靈敏度高達95dB。與靈敏度為88dB的惠威S8單元相比，兩者靈敏度相差7dB。如果同是閉箱，銀笛YD310-43輸入50W時的輸出聲壓相當于惠威S8單元輸入≥200W時的輸出!也可用南鯨YD310-8XA代銀笛。箱體不采用瞬態性能差、靈敏度低的倒相箱，而用最簡單的封閉箱。箱體應結實、不漏氣，內部填充玻纖棉或保暖用腈綸棉吸聲，箱體下部小腔用來安裝電路部分。

為安裝簡潔起見，全部電路均裝在印制板上，印制板、散熱器、開關、輸入輸出接插件部固定在金屬面板上，再用6只螺釘固定在音箱上，接通喇叭和變壓器即可工作。用低頻信號發生器配合DN60頻譜儀測量，本有源音箱低頻下限達25Hz。將本超重低音有源音箱與家庭立體聲音箱相連，即組成3D放音系統，立即就能體會到“低音是音樂的基礎”這句話的無比正確!播放《悲情世界》No.1及No.5等曲時，感覺不僅耳朵、皮膚處于浩瀚聲場之中，甚至整個身心均受到超重低音的震撼性沖擊。
