LM3886與TDA7294、LM1875的比較圖文解析|壹芯微

LM3886是美國NS公司推出的IC音頻功率放大器系列中的佼佼者。它配置少量的外圍電子元件便可制作成一中功率放大器，其輸出功率(指不失真功率)可達50W-60W。本文將把它與TDA7294、LM1875作對比分析。

LM3886屬于甲類功放嗎?

LM3886是甲乙類(AB類)模擬功率放大器。8管三肯功放板如果輸出在30~50W以下是甲類，輸出在1000~150W以上是甲乙類!

LM3886是美國NS公司推出的大功率音頻放大集成電路，型號后綴“TF”為絕緣封裝。其特點有：輸出功率大(連續輸出功率68W)、失真度小(THD+N《0.03%)、保護功能(包括過壓保護、過熱保護、電流限制、溫度限制、開關電源時的揚聲器沖擊保護、靜噪功能)齊全，外圍元件少，制作調試容易，工作穩定可靠。

以LM3886制作的功率放大電路具有電路簡潔，適用的特點，特別適合于燒友以及電子愛好者的制作。

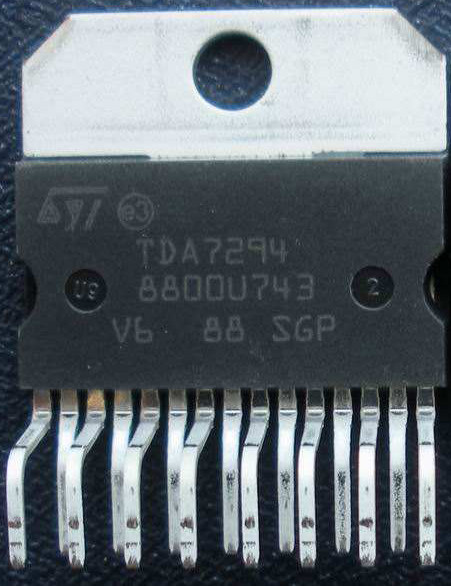

TDA7294與LM3886哪個好?

TDA7294聲音柔和自然，保真度高，很樸素很柔，低音力度差點，LM3886聲音優美，低音力度好，豐滿厚實，他這一點要比TDA7294強，更適合推動小口徑書架箱。

總得來說，LM3886聲音厚，但是有點渾;TDA7294清晰些，但是力度似乎不夠。關鍵還是要看搭配，比如一般價位的書架箱，低音單元偏小，用LM3886通常還能彌補低音量的不足。其實這兩種IC，將就聽還是可以的。但是再怎么折騰，都很難和分立元件的功放比。所以要回答TDA7294與LM3886到底哪個好，看自己的需求。

LM1875和LM3886哪個好?

LM1875的輸出功率最大是30W，LM3886的輸出功率最大是70W，LM1875的諧波失真是0.07，LM3886的諧波失真是0.03，LM1875的頻帶寬度是10-100K(+/-3dB，LM3886的頻帶寬度是5-100K(+/-0.25dB)。所以從參數就可以看出，LM3886的性能要優于LM1875。

音質方面：兩者主要的差別在輸出功率上LM3886比LM1875輸出功率大，音質都不錯，在同一個級別。

LM3886除了比LM1875功率更大外，還增加了靜噪功能腳(⑧腳)。其⑧腳開路或OV時，靜音;而⑧腳輸出電流≥0.5mA時(實測⑧腳電壓為2.7V)，不靜音。

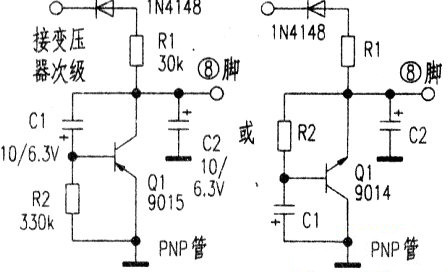

電路原理圖

我們只需用一個簡單電路即可充分發揮該靜噪腳的作用，達到開/關機靜音的效果，完全避免了對揚聲器的有害沖擊，甚至可省去揚聲器保護電路，電路如上圖。原理為：開機瞬間，C1相當于通路，則Q1導通，⑧腳接地靜音，經過約3秒(此時間常數由C1、R2決定，T(秒)=2πR2C1)，C1充滿電，Q1關斷，不再靜音，正常輸出;關機時，由于本電路中實際的濾波、儲能電容C2容量較小(10μF)，因此無電流繼續流入⑧腳，亦瞬時靜音。由于Cl也有儲能作用，所以最好經過兩分鐘之后，即C自放電結束后，再次開機，才能再次靜音。
