LM324集成四運放具有電源電壓范圍寬，靜態功耗小等特點，因此被廣泛應用在各種電路中。本文講述了LM324集成四運放在直流調速系統調節電路中構成了不同功能的應用電路：零封鎖電路、給定積分器電路、加法器及限幅電路。通過對這些單元電路的工作原理、在系統中的作用及關鍵點電壓的計算和分析。說明了LM324集成四運放在調節電路中的核心作用。

1.LM324集成運算放大器

1.1引腳功能

LM324內部有4個運算放大器，有相位補償電路。工作電壓范圍寬.可用正電源3～30V，或正負雙電源±1.5～±15V工作。它的輸入電壓可低到地電位，而輸出電壓范圍為0～VCC。LN324電路符號如圖1所示，它有5個引出腳，其中“+”、“-”為兩個信號輸入端，“V+”、“V-”為正、負電源端。“Vo”為輸出端。圖2為LM324的引腳排列圖，表1為LM324的主要參數。

圖1 LM324電路符號

圖2 LM324引腳排列

主要參數表

在電機調速系統的調節電路中，有集成運算放大器LM324組成了比例放大電路、比例積分電路、加法器電路等。

1.2特點介紹

(1)具有寬的單電源或雙電源工作電壓范圍;單電源3V~32V，雙電源±1.5V~±15V

(2)內含相位校正回路,?外圍元件少

(3)高增益頻率補償運算

(4)額定電源電壓：+15V

(5)短路保護輸出

(6)真正的差分輸入級

(7)低偏置電流：最大100nA

(8)每封裝含四個運算放大器。

(9)具有內部補償?shù)墓δ堋?/p>

(10)共模范圍擴展到負電源

(11)行業標準的引腳排列

(12)輸入端具有靜電保護功能

圖3 LM324外形

2.直流電動機概述

直流電動機由晶閘管整流器將交流電整流成為可調直流電，并引入電壓負反饋、電流截至負反饋等組成自動穩速的無級調速系統。大多數生產企業在生產過程中為使設備以合理的速度進行工作，需要使用能調速的直流電機。由集成運放電路LM324組成的直流電機調速系統，應用在直流調速的生產場合，性能穩定，可達到提高產品質量的目的。

3.直流調速系統調節電路原理

調節電路是調速控制電路的核心，電路主要由零封鎖電路、給定積分電路、濾波型調節電路和保護電路等組成。其主要作用是對給定信號、電流截止負反饋信號、電壓負反饋信號、缺相信號和過電流信號等電壓量進行綜合、調節和放大，產生的輸出電壓作為集成移相脈沖觸發器的控制電壓。通過控制觸發脈沖角(移相角)的大小，來控制進閘管整流系統的輸出電壓。

4.應用電路分析

LM324可以組成比例放大電路、比例積分電路、加法器電路等。下面對LM324在直流調速電路中的具體應用電路進行分析。

4.1零封鎖電路

零封鎖電路的作用是防止由于控制電路中元器件的溫度漂移等因素引起的電動機爬行。其基本電路如圖4所示。

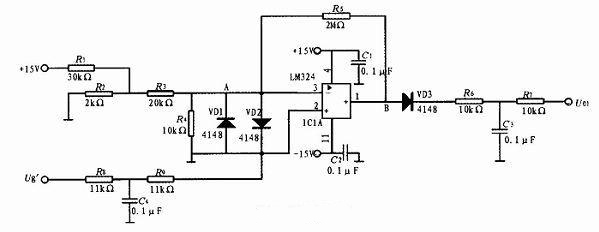

圖4 零封鎖電路

由于反饋電阻R5=2MΩ，所以零封鎖電路近似為電壓比較器。當UB=+15V時，

即運算放大器同相輸入為0.29V，反相輸入為Ug′。Ug′的范圍為-9.7~9.7V。

當Ug′<UA時，即Ug′<0.294V時，UB=+15V，二極管VD3導通，UO1=14.7V。

當Ug′>UA時，即Ug′>0.294V時，UB=+15V，二極管VD3截至，UO1=0V。

4.2給定積分器電路

給定積分器電路的作用是將突變的信號變成連續緩慢變化的信號，以防止突加的給定信號導致輸出電壓升高，造成電動機過流。基本電路如圖5所示。

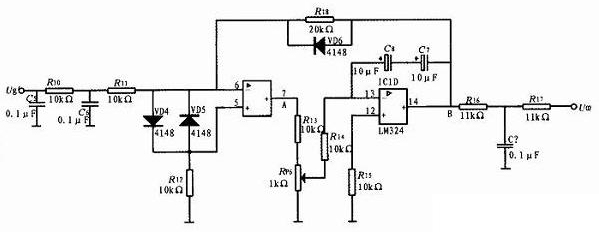

圖5 給定積分器電路

給定積分器電路由電壓比較電路Ug'、C5積分電路和反饋電路組成。給定電壓經濾波，再經過由R10、R11、C6組成的無源遲后校正網絡抗干擾后作用于由IC1B、R11、Rp6組成的緩沖器上，進行緩沖，調節Rp6可改變積分常數(積分時間)，然后經由IC1D、C7、C8等原件組成的積分器輸出，最后再次經校正網絡輸出C02電壓。

當Ug'≤0時，UA=-15V。由于二極管VD6的作用，U02=UUg'+0.7V，調節范圍為-9.7～+9.7V。

當Ug'≥0時，UA=+15V。由于反饋電阻R18的作用，U02=Ug'，調節范圍為-10～0V。

4.3電壓比較電路

其基本電路如圖6所示。

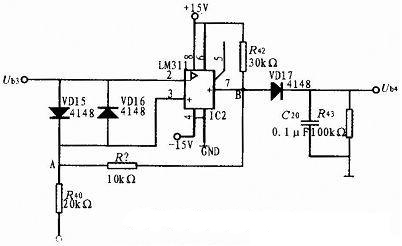

圖6 電壓比較基本電路

該電路為遲滯電壓比較器，輸入信號Ub3=Ub1+Ub2。

當Ub3<-0.29v時，ub=+15v，ub4=14.3v，當ub3>-0.29V時，UB=-15V，Ub4=0V。遲滯環的作用是抗干擾的，次電路環寬僅為0.6V左右。

4.4加法器和限幅電路

(1)加法器的作用：濾波型調節器的作用是對零速封鎖電路輸出電壓U01、給定積分器電路輸出電壓U02、電壓負反饋電路和電流截止負反饋電路輸出電壓U03及保護電路輸出電壓U04的綜合電壓Uk進行放大，得到控制電壓Uk，來控制觸發脈沖的控制角大小，從而控制晶閘管直流傳動裝置的輸出電壓。加法器和限幅電路如圖7所示。

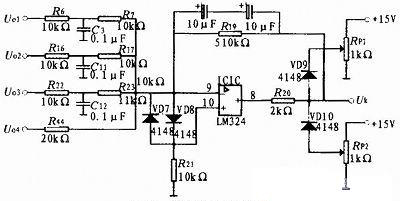

圖7 加法和限幅電路

(2)加法器工作原理分析：該電路是有集成運算放大器組成的加法器，電容C9、C10反向串聯組成的無極性電容，在電路中起濾波作用。控制電壓為：

限幅電路的作用是通過調節電位器Rp1可以限制UK電壓的最大輸出值，調節電位器Rp2可以限制UK電壓的最小負輸出值。調節合理的正限幅電壓和負限幅電壓可以控制最小控制角αmin和最小逆變角βmin。

結束語

采用四運放LM324集成電路與電阻和電容以一定的電路連接方式實現各種功能，四運放LM324集成電路在整個電路中起到了核心作用。電路工作時，當給定電壓小于時0.3V，晶閘管直流傳動裝置沒有輸出電壓，當給定電壓大于0.3V時，晶閘管直流傳動裝置才能正常輸出電壓驅動直流電動機，達到驅動電機調速的目的。
