LM1875的特點、應用及引腳圖文介紹|壹芯微

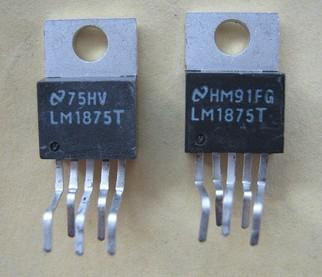

LM1875是一款功率放大集成塊，是美國國半公司研發的一款功放集成塊，它在使用中外圍電路少而且有完善的過載保護功能。其采用先進的電子電路設計技術和工藝，因此它甚至能在高輸出時候，低失真。其他出眾的產品特性有：高增益(High?Gain)，高轉換速率，和寬的功率寬帶，范圍寬的輸出電壓，高電流能力，和適應范圍寬的電源電壓。這放大器是內置地補償的和穩定的，為了那大于等于10的增益。

1.功能特點

(1)高于30W的輸出功率

(2)AVO典型值是90dB

(3)低失真：0.015%，1kHZ,20W

(4)寬功率寬帶：70kHz

(5)有AC和DC的對地短路保護

(6)帶有假釋電路的熱保護

(7)輸出高電流能力：4A

(8)寬的電源電壓：16V-60V

(9)內阻輸出保護二極管

(10)94dB的脈動抑制

(11)塑料功率封裝TO-220

2.應用

(1)高性能音頻應用系統

(2)橋式放大器

(3)立體播放機

(4)伺服放大器

(5)儀表系統

3.主要參數

(1)電壓范圍：16～60V

(2)靜態電流：50MmA

(3)輸出功率：25W

(4)諧波失真：<0.02%，當f=1kHz，RL=8Ω，P0=20W時

(5)額定增益：26dB，當f=1kHz時

(6)工作電壓：±25V

(7)轉換速率：18V/μS

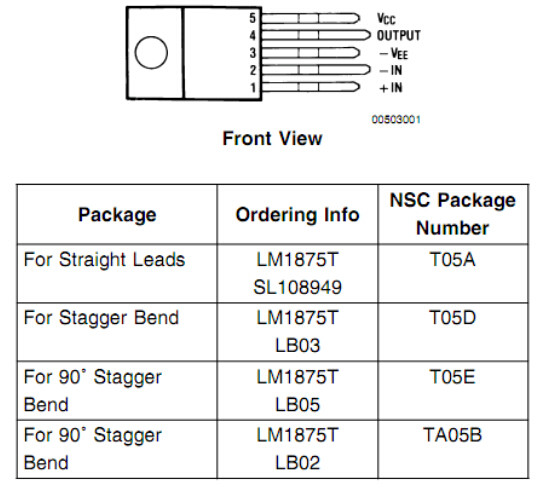

4.引腳功能

它為五針腳形狀：一針腳為信號同相輸入;二針腳為信號反相輸入;三針腳負電源-Vee(單電源接地GND);四針腳為信號輸出;五針腳電源+Vcc輸入。

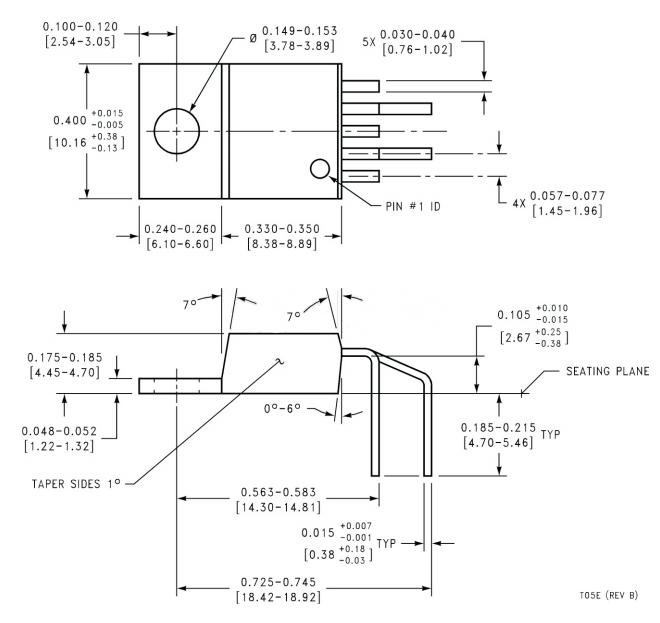

LM1875封裝圖
