兩塊不同輸出的開關電源共地使用介紹

一塊輸出為24v的開關電源和一塊輸出5v的開關電源，能不能把它們兩個v-端子短在一起使用？

可以。

例如我們有一塊5V的單片機電路板，還有此單片機的前向通道和后向通道，前向通道中安裝了運放，因此需要正負12V電源，后向通道有晶閘管驅動器，其電壓為24V。

如果我們手頭有1只5V開關電源，2只12V開關電源，1只24V開關電源。我們可以把5V、12V和24V開關電源的負極接在一起，構成參考地。再把另外一只12V開關電源的正極接到參考地，構成-12V電源即可。

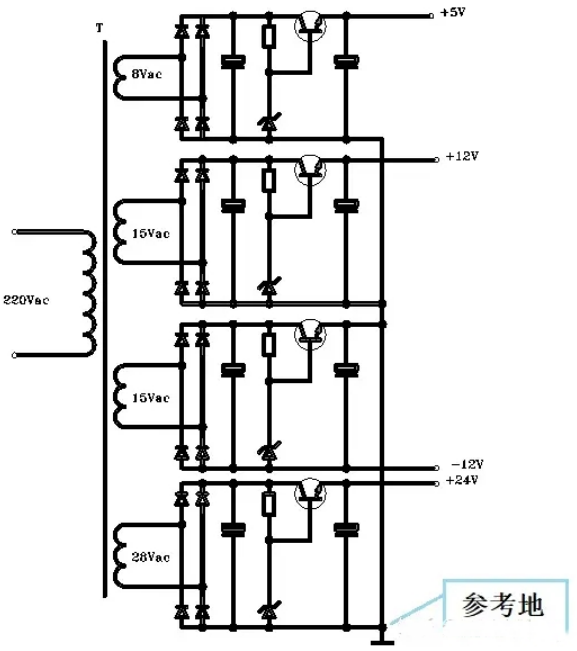

在實用中，一般采取多繞組變壓器來構建多值電源。對于本例，如下：

不過要注意：變壓器次級各個繞組必須是獨立的，絕不能有公共點，也絕不能用繞組公共點來作為參考地，否則整流二極管會因為繞組短接而被燒穿。
