漏電保護器電路分析

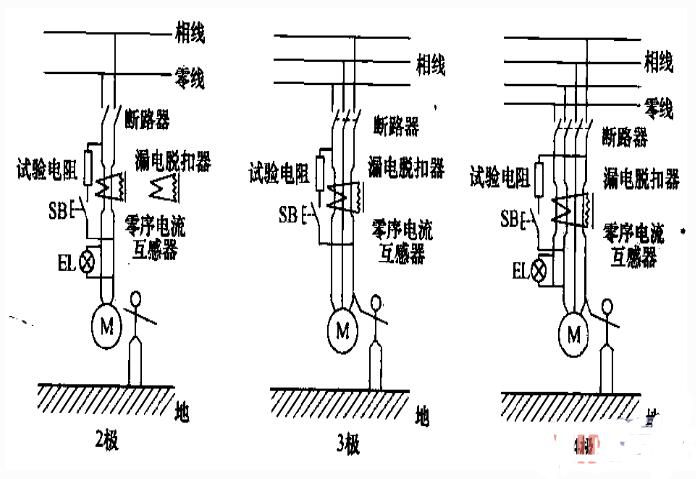

漏電保護器電路圖

漏電審潞器電路適用于380V交流及以下（50—60Hz），電流10—100A，電源中性點接地的電路中。

當人身觸電或電網漏電時，能夠迅速分斷故障電路，作為漏電保護之用，同時可保護線路和電動機的過載短路；亦可作為線路的不頻繁轉換及電動機的不頻繁起動。

本漏電斷璐器為電流動作型，主要由高導磁材料制造的電流零序互感器和進口的高運放集成塊及電脫扣器和帶有過零及短路保護J斷路器組成，全部元器件安裝在一個塑料殼中。當被保護電路有漏電或人身觸電時，只要漏電或漏電電流達到褊電動作電流值，零序電流互感器的二次繞組就輸出一個信號，并通過漏電脫扣器使斷路器在O.Is以內切斷電源，從而起到漏電和觸電保護作用。

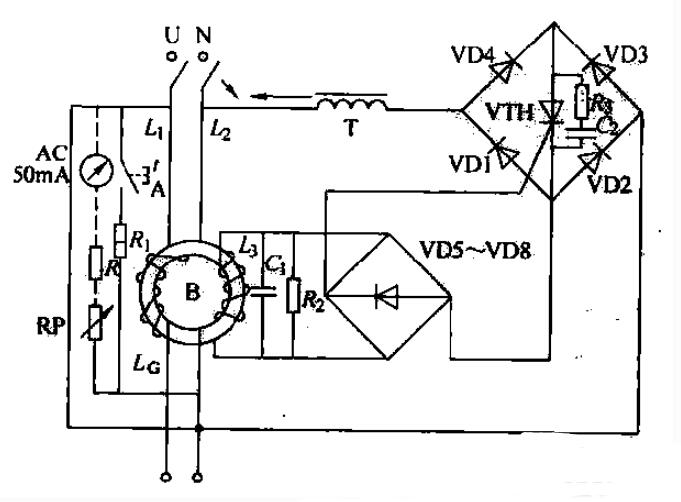

漏電過載保護器電路

由風、RP分壓電路中檢取市電的過電壓信號，通過觸發二極管，驅動微觸發晶閘管導通，使脫扣器動作。漏電保護器的過載保護用干簧管繞制的線圈LG利用剩余電流原理完成。

干簧管的常開觸頭并接在試驗按鈕SB上；線圈Lc串接在繞組L上，當負載電流超過設定值時（過載設定值由L的線徑、匝數確定）I干簧管的常開觸頭便因磁化而閉合，相當于試驗按鈕SB的閉合，在互感器B的一次側產生剩余電流，二次信號便觸發VTH導通，脫扣器動作．迅速切斷電源。其電氣原理與前邊所講的漏電、過電壓保護動作原理相同。

多極漏電保護器電路

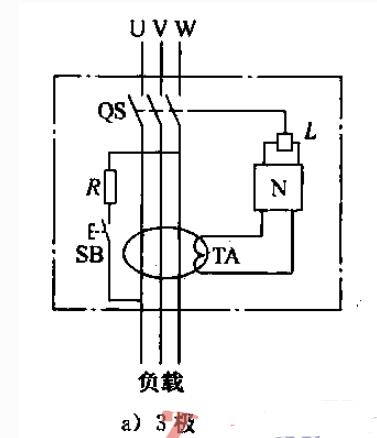

多極漏電保護器，如三極三線、四極三線等。它們的工作原理與單相電流型漏電保護器的工作原理相似，留給讀者自己分析。如圖所示，圖中Qs為斷路器，TA為零序電流互感器．L為脫扣器線圈，N為由電子電路組成的控制電路。

電流型漏電保護器電路

電流型漏電保護器是目前用得最多、最理想的漏電保護裝置。電流型漏電保護器叉分為電磁式和電子式兩種，這兩種漏電保護器都采用零序電流互感器作為檢測元件，電磁式漏電保護器采用釋放式漏電脫扣器作為判斷元件．自動斷路器作為執行元件。

電磁式漏電保護器靈敏度較電子式差，一般以30mA為限，抗振動能力也差，但絕緣耐壓能力和耐雷電沖擊能力強，受電源電壓、環境溫度影響較小。

電子式褥電保護器是在電磁式漏電保護器的基礎上加以改進，將零序電流互感器檢測到的微弱漏電信號經電子電路放大、比較、整形等處理后，通過電子放大電賂觸發脫扣機構，再驅動自動斷路器斷開電源。

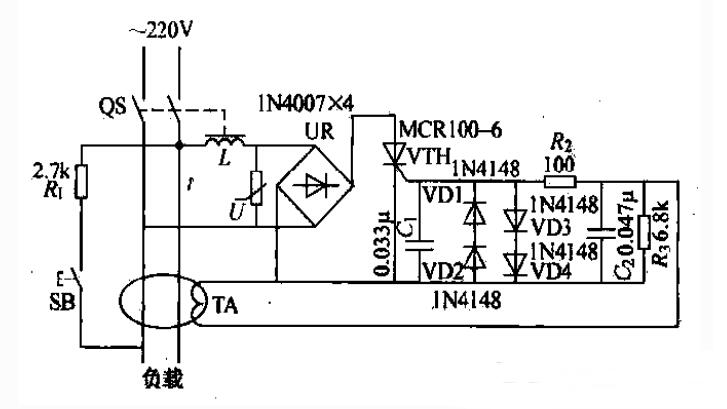

電子式禍電保護器的靈敏度較高，耐機械沖擊能力強，但耐雷電沖擊能力差，電源電壓及環境對其性能都有一定的影響。電子式單相電流型漏電保護器典型電路如圖14-5所示。

當無旃電電流時，零序電流互感器TA的一次電流矢量和為零，TA無感應電流輸出，晶閘管VTH不導通，脫扣器不動作，正常向負載供電。當有漏電流出現時，TA-次電流矢量和不再為零．TA二次線圈中產生感應電動勢，該感應電動勢經脈沖觸發電路形成觸發電壓，使晶閘管VTH導通。交流220V電源電壓經脫扣器線圈L、UR橋式整流電路、晶閘管VTH的陽極、陰極構成回路，線圈L得電吸合，帶動漏電保護器上的開關Qs動作，切斷電源，從而起到了防止人身觸電的保護作用，減少了設備損壞的機會。

RV為壓域電阻，超過電壓保護作用；SB為試驗按鈕，它和電阻Ri組成試驗回路，試驗回路的兩端接在TA輸入端和輸出端不同相的導線上，以便按下SB時，在TA中流過一個模擬的接地故障電流，檢查漏電保護器是否正常。

電壓型漏電保護電路

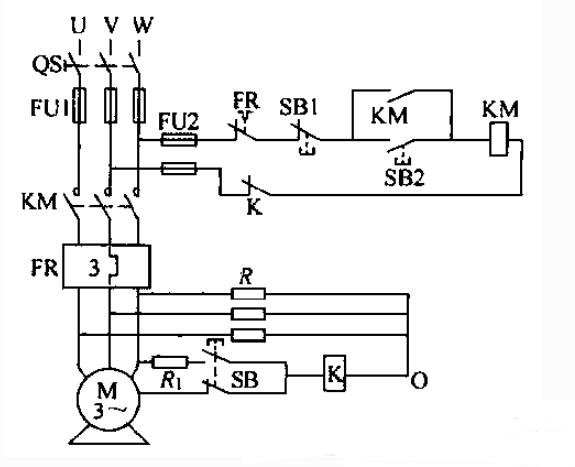

電壓型漏電保護器是通過檢測漏電設備外殼與地之間的電壓來實現保護的。如圖所示，電壓型漏電保護器是利用功率一致的三只電阻R作為輔助中性點的電壓保護。當用電設備漏電，人工輔助中性點0與設備外殼間的電壓達到靈敏電壓繼電器K的動作電壓時，繼電器K吸合，其常閉觸頭斷開，切斷接觸器KM的控制回路，接觸器斷電釋放，從而切斷負載的電源。

按鈕SB和電阻Ri組成一個試驗回路。按下試驗按鈕SB，繼電器K線圈中流過一個模擬的接地故障電流，可方便地檢查漏電裝置是否正常．電壓型漏電保護器電路簡單，但它的檢測性能差，動作不穩定，已逐步被電流型漏電保護器所取代。
