對于交流可控整流輸出電路或交流調壓電路，其主回路都含有2只可控硅器件作為正負半周的可控整流器件，由于這二個可控硅的陰極不為同電位，故需用2路獨立的觸發信號，來分別觸發這2只可控硅。關于“可控硅調壓器怎么接線 可控硅調壓器電路圖”的詳細說明。

1.可控硅調壓器怎么接線

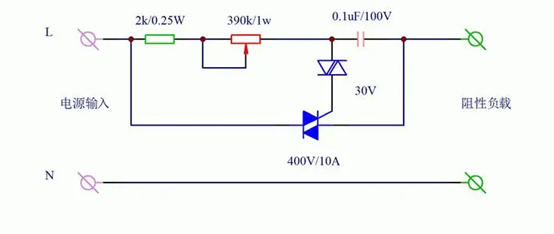

對于交流可控整流輸出電路或交流調壓電路，其主回路都含有2只可控硅器件作為正負半周的可控整流器件，由于這二個可控硅的陰極不為同電位，故需用2路獨立的觸發信號，來分別觸發這2只可控硅。G1、K1與G2、K2即為2路獨立的觸發信號的引線端。其與可控硅連線為：G1與K1接第一個可控硅的柵極與陰極，G2與K2接第二個可控硅的柵極與陰極，請見下圖的可控硅與觸發板的連線：該圖為可控硅交流調壓電路，主回路有2只反并聯可控硅組成，其D1管的柵極接觸發板的G1引線端，D1管的陰極接觸發板的K1引線端，D2管的柵極接觸發板的G2引線端，D2管的陰極接觸發板的K2引線端，D1與D2這二個可控硅是分別工作電源電壓的正負半周。

正半周（即UA》UB）時，可控硅D1的陽極電位高于其陰極，故G1端輸入正脈沖觸發時，可控硅D1由截止變導通。而可控硅D2此時陽極電位低于其陰極，故G2端雖然也同時輸入觸發正脈沖，可控硅卻不會被觸發而導通。

負半周時，可控硅D2陽極電位高于其陰極，故G2輸入正脈沖觸發時，D2可控硅由截止變導通。而可控硅D1此時陽極電位低于其陰極，故G1雖然也同時輸入觸發正脈沖，但D1可控硅卻不會被觸發而導通。

（圖片來源于互聯網）

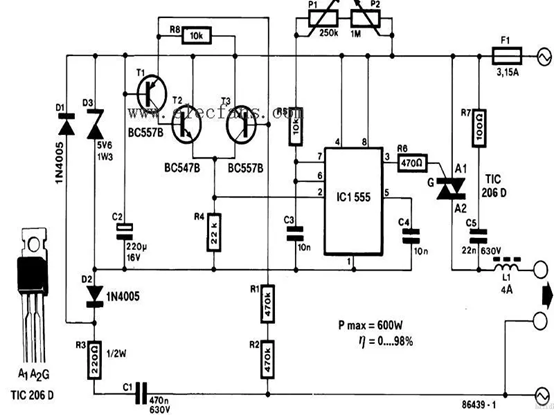

2.可控硅調壓器電路圖

（圖片來源于互聯網）
