開關型穩壓電源的分類介紹

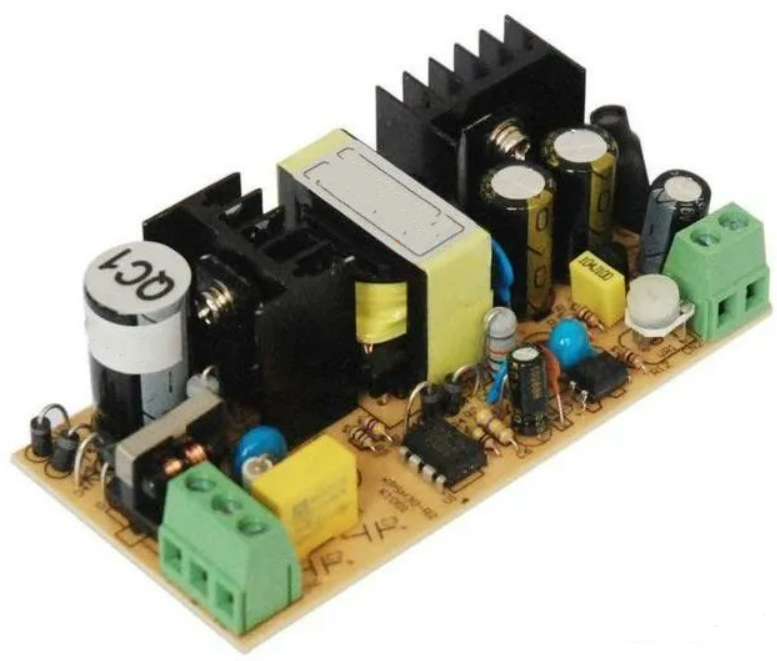

開關電源是開關穩壓電源的簡稱，一般指輸入為交流電壓、輸出為直流電壓的AC-DC變換器。開關電源內部的功率開關管工作在高頻開關狀態，本身消耗的能量很低，電源效率可達75%~90%，比普通線性穩壓電源(線性電源)提高一倍。說到線性電源，它與開關電源的區別是什么呢?說的通俗一點就是線性電源的調壓可以看成是調阻值調壓，相當于調節滑動變阻器使電壓發生改變。開關電源則可以看成是通過調節開關的頻率而使電壓發生變化。

開關電源按控制原理來分類，可以有以下4種分類：

1)脈沖寬度調制(簡稱PWM，即脈寬調制)式：簡單講就是通過調節脈沖寬度實現穩壓目的，其核心是PWM控制器。這種方式開關電源的應用最為普遍，其占空比調節范圍大，PWM還可以和主系統的時鐘保持同步。

2)脈沖頻率調制(簡稱PFM，即脈頻調制)式：與脈寬調試類似，它是通過調節開關頻率來實現穩壓目的，其核心是PFM控制器。這種方式適合于便攜式設備，它在低占空比、低頻條件下降低控制芯片的靜態電流。

3)脈沖密度調制(簡稱PDM，即脈密調制)式：其特點是脈寬恒定，通過調節脈沖數實現穩壓目的。它采用零電壓技術，能顯著降低功率開關管損耗。

4)混合調制式：它是PWM和PFM的組合。開關周期開關周期和脈沖寬度都可調

需要指出的是，PWM控制器既可作為一片獨立的集成電路使用，也可被集成開關穩壓器中，或集成在開關電源中。其中，開關穩壓器屬于DC-DC變換器，開關電源一般為AC-DC變換器。

開關電源按開關管與負載的連接方式分類，開關電源可分為串聯型、并聯型和變壓器耦合(并聯)型3種類型。

串聯型。其特點是開關調整管VT與負載R1串聯。因 此，開關管和續流二極管的耐壓要求較低。且濾波電容在開關管導通和截止時均有電流，故濾波性能好， 輸出電壓嘰的紋波系數小;要求儲能電感鐵心截面積也較小。其缺點為：輸出直流電壓與電網電壓之間沒 有隔離變壓器，即所謂“熱底盤”，不夠安全;若開關管內部短路，則全部輸入電壓直接加到負載上，會 引起負載過壓或過流，損壞元件。因此輸出端一般需加穩壓管加以保護。

并聯型。其工作波形與串聯電路基本相同，因開關管VT與 負載RL并聯而稱為并聯型。此外，二極管YD通常稱為脈沖整流管，C為濾波電容。

當開關管基極輸人開關控制脈沖時，開關管周期性地導通與截止。當開關管飽和導通時，輸入電壓Ui加 在儲能電感L兩端。此時電感中的電流線性上升，二極管VD反偏而截止，電感L儲存能量，此時負載RL所需 的電流由前一段時間電容上所充的電壓供給。當開關管截止時，VD導通，通過電感上的電流線性下降，感 應電壓為左負右正，輸入電壓Ui和電感L上的感應電壓同極性串聯，電源輸人Ui和電感L所釋放的能量同時 給負載RL提供電流，并向電容C充電。同樣，達到動態平衡時，電感L在開關管飽和時增加的電流量(能量 )與開關管截止時減小的電流量(能量)相等，即電感上能量保持一個恒量。

脈沖變壓器耦合(并聯)型。開關器件可以是雙極型晶體管，也可以是場效應管，T為開關(脈沖)變壓器，VD為脈沖整流二極管，C為濾波電 容，RL為負載。這里脈沖變壓器的初級繞組起儲能電感作用，脈沖變壓器通過電感耦合傳輸能量，可使輸 入端與穩壓輸出端之間互相隔離，實現機殼(底板)不帶電，同時還可便利地得到多種直流電壓，給制作 和維修帶來方便，因此，大多數彩電都采用變壓器耦合型開關電源。
