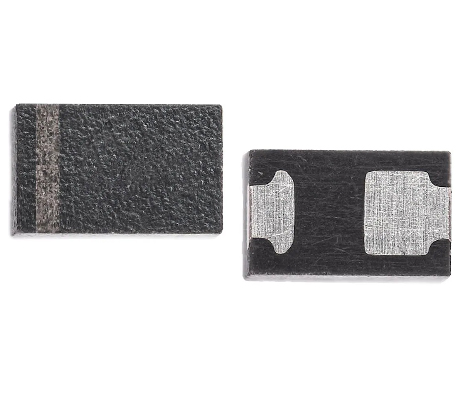

在電子電路的設計中，不同類型的二極管承擔著不同的任務。其中，開關二極管和TVS二極管（瞬態電壓抑制二極管）是常見的兩種器件，它們在功能、適用場景以及關鍵參數上存在較大的差異。合理選擇這兩類二極管，對于優化電路性能至關重要。

一、開關二極管與TVS二極管的功能解析

1. 開關二極管的功能

開關二極管的主要功能是進行快速的電子信號切換，使電路能高效地在導通和截止狀態之間切換。由于其恢復時間極短，適用于需要高頻信號處理的應用場景，例如脈沖整形、混頻、信號調制等。

開關二極管的核心特性：

- 高速切換：具備極短的正向和反向恢復時間，通常在幾納秒到幾十納秒之間。

- 低功耗：減少能量損耗，提高電路效率。

- 小封裝：常見封裝如SOD-323、SOT-23，適用于緊湊電路設計。

- 低電壓工作：一般用于低電壓信號切換，而非高電壓應用。

2. TVS二極管的功能

TVS二極管的核心功能是提供過電壓保護，防止瞬態高壓（如雷擊、電源浪涌、靜電放電）對電子元器件的損壞。當電路中的電壓超過TVS二極管的擊穿閾值時，它會迅速進入低阻態，將過電壓鉗制在安全范圍內，從而保護電路中的敏感組件。

TVS二極管的核心特性：

瞬態保護：專門針對雷擊、電源浪涌、靜電放電（ESD）等瞬態高壓問題。

極快響應速度：通常在納秒級別，能夠在過電壓發生的瞬間啟動保護機制。

高能量吸收能力：短時間內吸收大量瞬態能量，保護后級電路不受損壞。

多種封裝形式：常見的封裝包括SMA、SMB、DO-214等，以適應不同功率和電壓需求。

適用場景對比

二、開關二極管的典型應用場景

由于開關二極管具備高速切換特性，它廣泛用于高頻信號處理和脈沖電路中。例如：

- 無線通信設備：開關二極管在射頻電路中用于快速切換信號，支持調制、解調和頻率轉換，從而提升數據傳輸的穩定性和速度。

- 邏輯電路：在數字電路中，開關二極管可高效管理信號通斷，確保高速運算時信號的準確傳輸。

- 脈沖電路：用于塑造特定波形，在雷達、通信系統等場景中，確保脈沖信號的精確性和響應速度。

- 混頻電路：應用于無線通信和音頻系統，通過調整頻率，實現不同信號源之間的轉換和兼容。

三、TVS二極管的典型應用場景

TVS二極管的主要用途是電路保護，尤其適用于需要防止靜電放電（ESD）、浪涌電流（Surge）或瞬態電壓沖擊的應用場景。例如：

- 電源線路保護：在AC/DC電源輸入端使用TVS二極管，防止雷擊和電源瞬變對電路的破壞。

- 數據通信線路保護：用于USB、RS-485、CAN總線等通信線路，防止靜電放電（ESD）對信號傳輸的干擾。

- 接口保護：在以太網、HDMI、工業接口等電子設備的輸入端，TVS二極管能有效避免高壓脈沖對設備的影響。

- 汽車電子：車載電子系統（如ECU、傳感器、GPS系統）經常暴露在高壓瞬變環境中，TVS二極管能提高電路的耐受能力。

四、關鍵參數對比

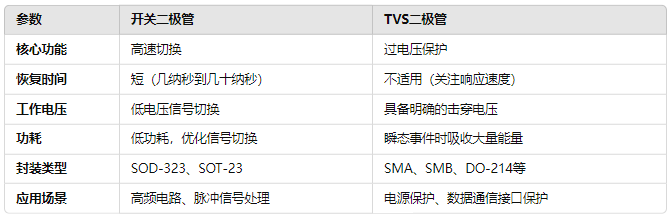

為了更直觀地展示兩類二極管的差異，以下是它們在關鍵參數上的對比：

五、如何選擇合適的二極管？

在實際應用中，選擇適合的二極管取決于電路的需求：

如果電路需要高速信號切換（如邏輯控制、射頻信號處理），應選擇開關二極管。

如果電路需要抗瞬態電壓沖擊（如電源接口、通信端口保護），則應選擇TVS二極管。

對于同時涉及高速信號切換和過電壓保護的應用，可以在不同位置分別使用兩種二極管，以獲得最佳性能。

總結

開關二極管和TVS二極管雖然都屬于二極管家族，但它們的功能、應用場景和關鍵參數大不相同。開關二極管擅長高速信號切換，適用于高頻電路，而TVS二極管則專注于電路保護，防止瞬態過電壓對電子設備的損害。根據實際需求選擇合適的器件，不僅能優化電路性能，還能提高設備的可靠性和使用壽命。
