在現代電子設備的設計和保護中，靜電放電（ESD）二極管作為一種重要的保護元件，廣泛應用于保護電路免受高電壓沖擊。然而，盡管ESD二極管在理論上能夠有效地防止靜電放電對電路的損害，但在實際應用中，仍然可能出現失效的情況，影響其保護作用。

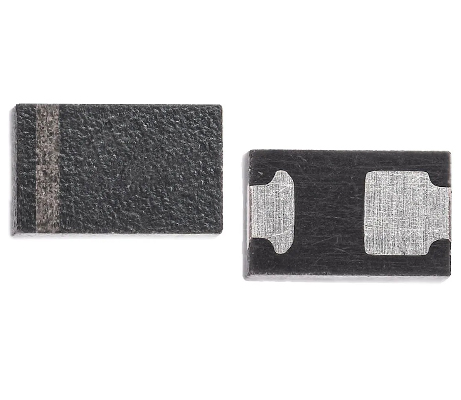

ESD二極管失效的主要原因

1. 反向擊穿電壓設定不當

ESD二極管的工作原理是通過其反向擊穿電壓在靜電放電事件發生時導通，釋放過高的電壓。然而，如果二極管的反向擊穿電壓設置過高，可能導致在某些正常的ESD事件中，電壓無法達到導通的閾值，二極管就無法起到保護作用。特別是在電路中電壓波動較小或電流強度較弱時，這種問題更為明顯。

此外，一些低質量的ESD二極管，其反向擊穿電壓穩定性差，也會在使用過程中產生偏差，使得二極管不能及時導通。

解決措施：在設計電路時，應根據電路的工作電壓范圍選擇合適的ESD二極管，確保其反向擊穿電壓不會過高或過低。同時，選擇高品質的ESD二極管，確保其反向擊穿電壓穩定，避免在工作環境中出現異常波動。

2. 浪涌電流超過最大承載能力

靜電放電事件往往伴隨著短時間內的高電壓浪涌，ESD二極管的設計需要承受一定范圍內的浪涌電流。然而，在實際應用中，如果靜電放電的浪涌電流強度超出了二極管的最大承載能力，可能導致二極管發生損壞或過熱，進而失效。

尤其是在一些高能量的ESD事件中，電流的幅值可能瞬間達到極高水平，超過了ESD二極管的耐受范圍。這不僅會導致二極管的功能喪失，甚至可能引發其他電路元件的損壞。

解決措施：在選擇ESD二極管時，要確保其額定電流承載能力大于電路中可能出現的最大瞬態電流。對于高能量ESD事件頻發的環境，建議采用多重保護設計，使用多個并聯的ESD二極管來分擔浪涌電流。

3. 高溫環境下的性能退化

溫度是影響ESD二極管性能的關鍵因素之一。在高溫環境下，二極管的導電性能會受到顯著影響。高溫可能導致二極管內部材料的變化或老化，進而使其失去應有的導電性。

ESD二極管的失效往往表現為在高溫環境下無法及時響應靜電放電事件，甚至出現燒毀或結構性損壞的現象。這類問題尤其在電子設備長時間高溫運行或設計散熱不良的情況下更加明顯。

解決措施：為確保二極管能夠在高溫環境下正常工作，設計時要考慮電路的散熱問題，保證二極管處于穩定的工作溫度范圍內。必要時，可以選擇高溫適應性強的二極管型號，或通過優化電路布局來降低二極管的工作溫度。

4. 焊接不良或接觸不良

在二極管安裝過程中，焊接質量是決定其正常工作的關鍵。如果在焊接過程中出現虛焊、接觸不良等問題，二極管可能無法正常連接電路，從而無法發揮保護作用。

接觸不良通常表現在焊接點的連接不牢固，或者接觸點發生氧化、腐蝕，導致信號無法正常傳遞到二極管。這種情況下，即使ESD二極管本身沒有損壞，其導電功能仍然無法發揮。

解決措施：在生產過程中，必須加強焊接質量控制，確保每個焊接點的可靠性。對于電路板的檢測，需要重點檢查焊接點的牢固性和接觸質量，確保沒有虛焊、氧化或其它接觸不良現象。

5. 二極管老化和長期使用帶來的性能衰退

ESD二極管在長期暴露于靜電放電沖擊環境中，會逐漸出現老化現象。老化過程會導致二極管的導電性能下降，最終無法有效保護電路。尤其是在電路頻繁遭遇高能量ESD事件時，二極管的老化速度會加快。

老化不僅是由于長期的高電流沖擊，還與二極管的工作溫度、工作頻率以及環境中的濕度等因素密切相關。隨著老化的發生，二極管的反向擊穿電壓可能發生變化，導致無法及時響應ESD事件。

解決措施：對于使用周期較長的設備，應定期檢查電路中的ESD二極管，特別是在高頻繁ESD事件發生的環境下，及時更換老化或失效的元件。同時，選擇具有更長使用壽命、抗浪涌能力更強的ESD二極管，以提高電路的長期穩定性和可靠性。

總結

ESD二極管作為電路保護的重要元件，其失效通常由多個因素共同作用，如反向擊穿電壓設定不當、浪涌電流過大、高溫環境下的性能退化、焊接不良或接觸不良以及二極管的老化等問題。通過合理選擇合適的二極管，注重電路設計中的散熱與質量控制，可以有效避免這些失效原因，確保ESD二極管在關鍵時刻發揮應有的保護作用。
